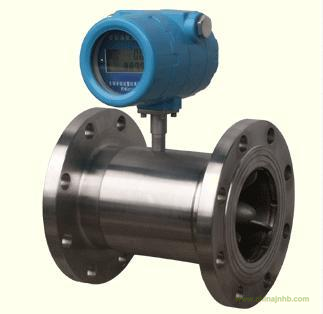

氣體渦輪流量計 www.abg58.com/abg188-Products-7444821

一、概述

    氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，供電輸出綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表.具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性。廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。

    該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部:通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型"d"》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分:本質安全型"i"》標準檢驗合格，防爆標志為ExdIIBT6(隔爆型)、ExiaIICT6(本安型)。

適用于含有IIA、IIB、IIC類T1~T4溫度組別爆炸性氣體混合物的0(僅本安型)1、2區危險場所。

二、工作原理

當流體流入流量計時.在進氣口專用一體化整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度.此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內,渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理.利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理.并把氣體的體積流量和總量直接顯示于LCD屏上。

三、氣體渦輪流量計的結構

①結構

  氣體渦輪流量計由下列部件組成。

a.儀表外殼。用于承受被測流體的壓力、固定和安裝檢出元件，連接管道。一般用不導磁的不銹鋼、硬質合金或不銹鋼與碳鋼組合鑲嵌組成。

b.導流器。用于對流體導向整流，支承渦輪軸承，防止外部擾動對葉輪的影響。它由輻射狀分布的導流板、支架等組成。

c.渦輪。也稱為葉輪。用于將流體動能轉換為葉輪的機械能.渦輪由葉片、支架、軸承和軸承支承等組成。葉片有直板形、螺旋形、丁字形等。葉片的幾何形狀、尺寸、與外殼內壁的間隙等直接影響流量計的性能.。根據理論分析和大量試驗，如圖所示，比較合理的結構參數如下。

·葉片傾角θ:氣體為10°-15°;液體為30°-45°。

·葉片重疊度P:葉片重疊度是軸線長度上兩相鄰葉片相互重疊的程度。一般為0.9~1.2

·葉片頂徑與外殼的間隙δ: D≤10mm, δ=(0.05~0.07)D; 10mm≤D≤80mm,δ=(0.01~0.015)D;80mm<D。

·葉片數Z:根據流量計口徑確定。

d.軸承。組成一對運動副，用于支承葉輪自由旋轉。由于它長期運轉，因此，是影響流量計使用壽命的主要因素.常用硬質合金制成的自潤滑滑動軸承或外部潤滑油潤滑的軸承。目前一些廠商已經生產無軸承產品，徹底解決鈾承磨損問題。

e.信號檢測放大和轉換器。它是由永久磁鋼、導磁棒(鐵芯)、線圈組成變磁阻檢測放大器。利用永久磁鋼對高導磁葉片的吸引力產生磁阻力矩，經由前置放大器、整形和濾波等信號處理環節組成的轉換器，最終輸出幅值較大的電脈沖信號，用于計數確定流體流量。下圖是氣體渦輪流量計原理框圖。
