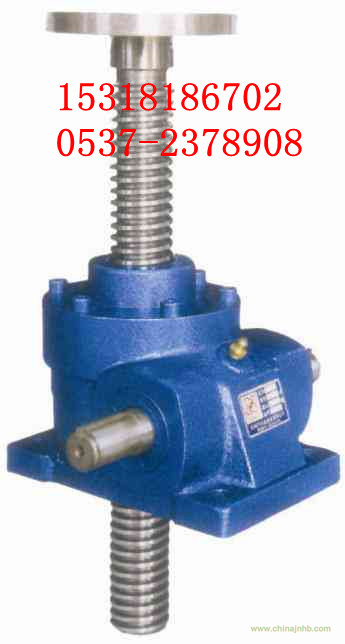

絲桿升降機，SWL系列蝸輪絲杠升降機

絲桿升降機，SWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809—2010（原JB/T8809—1998、JB/ZQ4391—86）標準。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。

編輯本段用途：

最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。

編輯本段型式和標記

1、結構型式

升降機按結構型式分為：

1型－絲杠同時作旋轉運動和軸向移動；

2型－絲杠作旋轉運動。絲杠上的螺母作軸向移動。

2、裝配型式

升降機每種結構型式又分為兩種裝配型式：

A型－絲杠（或螺母）向上移動；

B型－絲杠（或螺母）向下移動。

3、絲杠頭部型式

1型結構型式的絲杠

頭部分為：

I（圓柱型）、II（法蘭型）、III（螺紋型）、IV（扁頭型）四種型式。

2型結構型式的絲杠頭部分為：I（圓柱型）和III（螺紋型）兩種形式。

4、傳動比

升降機分為兩種傳動比，即普通（P）和慢速（M）。

5、絲杠的防護

1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；

2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。

編輯本段特點

1、 JWM型（梯形絲桿型）適用于低速、低頻率的場合, 主要構成部件為：精密梯形絲桿副與高精度蝸輪蝸桿副。

2、 價格經濟、結構緊湊、操作簡單、保養方便。

3、 低速、低頻率：主要用于大負荷、低速與無需頻繁 工作的場所。

4、保持載重：梯形絲桿具有自動鎖定功能，即使沒有制動裝置也可保持載重。

二、絲桿升降機的型號：　

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50

JWM002、JWM005、JWM010、JWM025、JWM050、JWM100、JWM150、JWM200、JWM300、JWM500、JWM750、JWM1000

三、絲桿升降機相關行業標準：　JB/T 8809-1998 SWL蝸輪螺桿升降機 型式、參數與尺寸

JB/ZQ 4391-86 QWL 蝸輪絲杠升降機動性 型式與尺寸

編輯本段升降速度的計算

通常升降機基本上有快慢兩種速度，這是蝸輪蝸桿傳動比決定的。

以SWL2.5為例

快速用P表示，速比為 6：1；慢速用M表示，速比24：1

同時絲桿的螺紋尺寸（包括螺距）是固定的。而計算升降速度的重要參數就是螺距。

SWL2.5的螺距為6mm，那么我們以4P普通電機來計算（4極輸出轉速:1450 r/min），

那么升降機

快速時升降速度：1450(輸入轉速)÷6(速比)×6mm(螺距)= 1450 mm/min

慢速時升降速度：1450(輸入轉速)÷24(速比)×6mm(螺距)= 362 mm/min

再進一步

假定你的升降機行程為500mm.那么走完全程所需要時間為：

快速時升降速度：500mm÷(1450 mm÷60s)=20.7s(秒)

慢速時升降速度：500mm÷(362 mm÷60s)=83s(秒)
