一、 概述

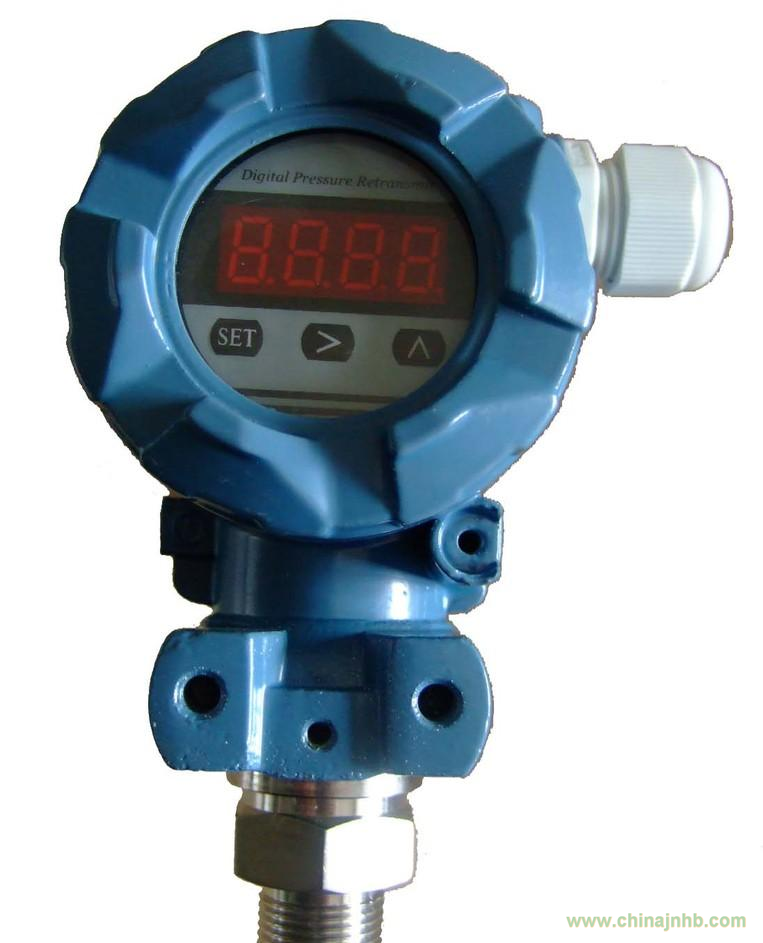

T20X-2壓力變送器采用帶不銹鋼隔離膜片的壓阻式傳感器作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、半成品及成品的嚴格測試及老化.
該產品以其優良的可靠性，廣泛的適應性，產品的靈活性和多樣性，廣泛應用于石油、化工、冶金、電力、水文等工業過程現場壓力測量和控制中。
二、 特點
◆外殼防護等級IP67
◆適用于常溫介質的壓力測量,能長期穩定工作
◆抗沖擊，抗震動，耐腐蝕
◆3 1/2位LED壓力顯示，同時輸出4—20mADC信號
◆具有反極性保護，瞬間過電流過電壓和抗干擾保護措施
◆與介質接觸部分全部為不銹鋼，接口形式多樣
◆電子殼體為鋁合金材料，外殼防護等級為IP65·
三、 技術參數
測量范圍
|
-0.1~0~100MPa
|
過載能力
|
200%FS
|
測量精度
|
≤±0.5%FS
|
穩定性
|
≤±0.2% /年
|
環境溫度
|
-40℃~80℃
|
介質溫度
|
-20℃～70℃
|
存儲溫度
|
-40℃～85℃
|
溫度誤差
|
±0.025%FS/℃
|
信號輸出
|
4~20mA
|
電源范圍
|
15~30VDC
|
防護等級
|
IP65
|
負載電阻
|
≤(U-12)/0.02Ω
|
絕緣
|
100MΩ/50VDC
|
接口及殼體
|
不銹鋼1Cr18Ni9Ti
|
四、 安裝
4.1機械連接：
T20X-2型可以通過壓力管接頭（M20*1.5）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦
