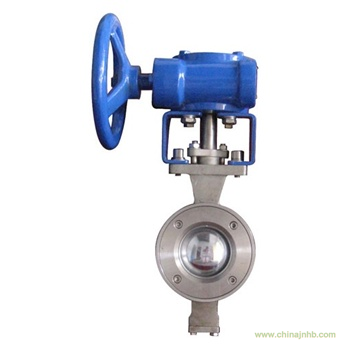

一、VQ377F/H/Y對夾V型球閥產品概述
VQ377F/H/Y對夾V型球閥是一種對夾連接，球體設計成帶有特殊形狀的V型缺口，該閥流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。
VQ377F/H/Y對夾V型球閥的V型切口與閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。適用于經常操作，啟閉迅速，輕便，流體阻力小，結構簡單，相對體積小，重量輕，便于維修，密封性能好，不受安裝方向的限制，介質的流向可任意。
二、VQ377F/H/Y對夾V型球閥主要零件部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
底座
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
3
|
下閥軸
|
2Cr13
|
304
|
316
|
316L
|
4
|
密封圈
|
PTFE/PPL/柔性石墨
|
5
|
球體
|
CF8
|
CF8
|
CF8M
|
CF3M
|
6
|
上閥軸
|
2Cr13
|
304
|
316
|
316L
|
7
|
填料
|
PTFE/柔性石墨+不銹鋼
|
8
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
9
|
壓板
|
WCB
|
CF8
|
CF8M
|
CF3M
|
三、VQ377F/H/Y對夾V型球閥主要結構圖
尊敬的用戶！如果你需訂購我廠對夾V型球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、密封面形式、內件材質、使用介質等，咨詢手機15158748774，更多V型球閥相關產品介紹請瀏覽：http://www.guolvqic.com/。
