氣體渦輪流量計主要用于工業管道中空氣,
氮氣,氧氣,氫氣,
沼氣,天然氣,蒸汽等介質流體的流量測量,在測量工況
體積流量時幾乎不受
流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。
氣體渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬
標準信號,也有數字
脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
應用領域：
適用于天然氣、
氮氣、壓縮空氣等中低流速潔凈氣體；不適用液體或高溫蒸汽及濕氣。
概述
氣體渦輪流量計是一種精密
流量測量儀表，與相應的流量
積算儀表配套可用于測量液體的流量和總量。氣體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的氣體渦輪流量計可以應用于制藥行業。
一體化氣體渦輪
流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，
標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
特點
采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。
具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%
儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強
采用EEPROM對
累積流量、儀表系數掉電保護，保護時間大于10年
采用高性能MCU
中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同
屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸。
采用全硬質合金（
碳化鎢）屏蔽式
懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。
容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，
內部清洗簡單。
有較強抗磁干擾和振動能力、性能可靠、壽命長
下限流速低,測量范圍寬，
現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，
耐腐蝕，適用于酸堿溶液
2儀表分類
按儀表功能分類可分為3大類
應用場合:：可作為工況流量信號的采集儀表，將流量信號遠傳至上位機
2、智能一體化氣體渦輪流量計
一體化智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高

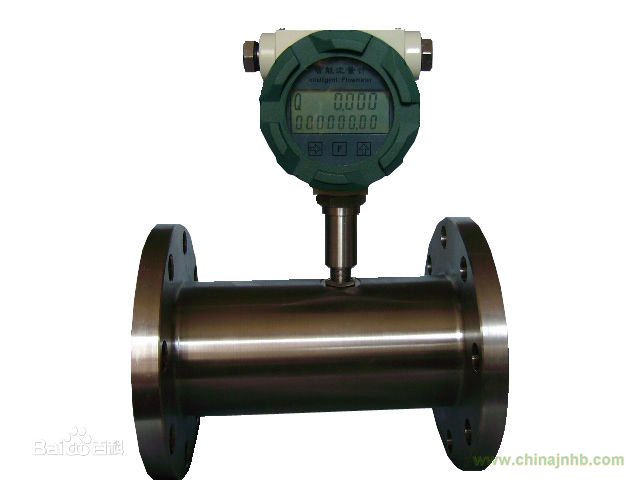

智能一體化氣體渦輪流量計
、不受外界電源干擾、抗雷擊、成本低等明顯優點。
應用場合:：
1.在溫度、壓力相對穩定的工況現場，作為工業控制儀表。
2.在溫度、壓力相對穩定的工況現場，用戶可根據儀表示值氣體方程 自行運算到
標況流量。
3、智能溫壓補償一體化氣體渦輪流量計
應用場合:：精確計量或貿易結算
智能溫壓補償一體化氣體渦輪流量計3技術參數
插入式：DN100～DN2000
插入式：±1.5級、±2.5級
環境溫度： -20℃～50℃
介質溫度： 測量液體：-20℃～120℃
測量氣體：-20℃～80℃
公稱壓力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級： ExdIIBT4
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液體：上游直管段應≥20DN，下游直管段應≥5DN
插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
顯示方式
（1）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)
（2）現場顯示：8位LCD顯示
累積流量，單位(m3)
4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
A、顯示標準瞬時流量及標準累計流量
B、顯示當前壓力、溫度、電池電壓
輸出功能
（1）脈沖輸出，p-p值由供電電源確定
（2）4～20mA兩線制電流輸出
（3）單位體積脈沖輸出及傳感器原始脈沖輸出
供電電源
（1）DC5～24V
（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
（3）
溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
3．1 基本參數：
3．1．1 表1
|
儀表口徑及連接方式
|
25、40、50、80、100、150、200、250采用 法蘭連接 |
|
|
|
|
±1.5%R、±1%R
|
|
|
1:10；1:20；1:30
|
|
顯示方式
|
寬屏顯示器同時顯示瞬時流量、日 累積流量、總累積流量 |
|
溫度、壓力、時間、日期、電池電量
|
|
儀表材質
|
表體： 304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁 |
|
|
內置
|
|
被測介質溫度（℃）
|
-30℃～+80℃
|
|
環境條件
|
介質溫度：-30℃～+80℃，相對濕度5%～90%， 大氣壓力86～106Kpa |
|
通訊信號
|
|
|
|
|
供電電源
|
內置鋰電池、外供24VDC雙供電
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
內螺紋M20×1.5
|
|
|
ExdIIBT6
|
|
防護等級
|
IP65
|
3．1．3 使用條件：
· 環境溫度：-30℃～+ 60℃ ；
· 介質溫度：-30℃～+ 80℃ ；
· 相對濕度：5%～95%
3．3儀表選型
1.選型說明
用戶在選型時，應根據管道
公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇
流量計的型號規格。
為使流量計的使用性能最佳，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
