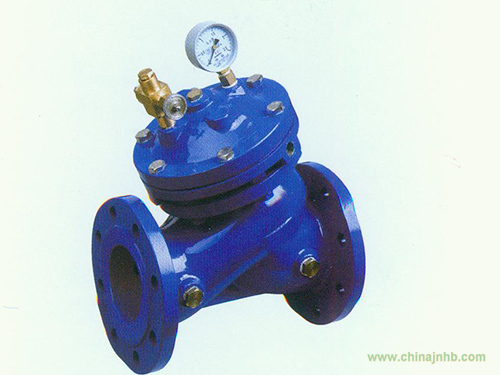

一、DY30BX緩開快閉止回閥的介紹：
DY30BX緩開快閉止回閥包括閥體內設閥座、閥桿、以及與閥體連接的上閥蓋與下閥蓋等零件組成。上閥蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通，水容器與上閥蓋出水為節流連通，水容器與上閥蓋進水為單向連通。
該閥緩慢開啟，防止電流沖擊及管網中壓力沖擊;快速關閉，防止水錘產生。無水質要求，可用于污水、清水及原水系統。
二、DY30BX緩開快閉止回閥的結構特點：
緩開快閉止回閥采用雙室驅動裝置，Y型結構。介質在定向運動中具有半直線水流，過流量最大，壓力損失小，啟閉運行平穩、不產生壓力波動等優點。雙室驅動裝置可作為一個整體拆卸，便于檢查，膜片采用尼龍強化橡膠制成，合用壽命長，閥瓣密封件可拆卸，維修更方便。
三、DY30BX緩開快閉止回閥的工作原理：

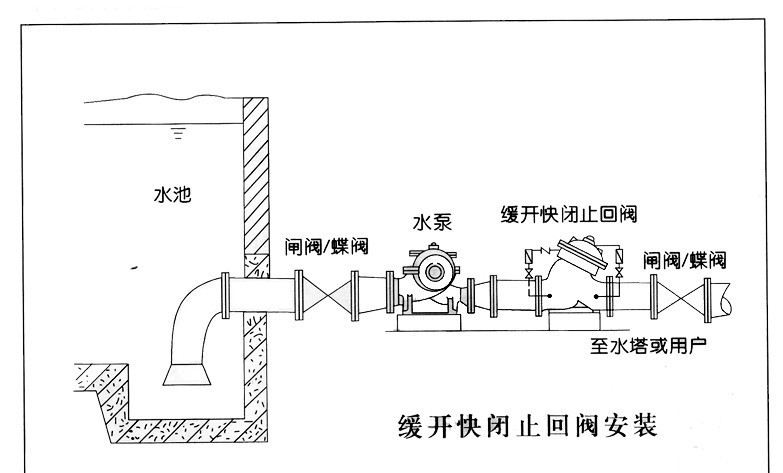

緩開快閉止回閥安裝在系統管線上或泵出口端，正常運行中，進口端介質推動大閥盤上移，同時介質通過流量控制器進入中腔，使閥門速度打開，停止運行，出口端介質通過調節閥進入上腔，使驅動裝置下移帶動大、小閥盤向下運動，快速或緩慢關閉閥門，防止介質倒流。
DY30BX緩開快閉止回閥的注意事項：
1、 系統運行前應檢查主閥上導閥、配管、管件是否嚴密完整無損
2、導閥及配管上的控制閥動作是否正常
3、系統運行一段時間后要進行管路維護
DY30BX緩開快閉止回閥的調節方法：
1、打開截止閥
2、啟泵觀察閥門進口壓力是否正常
3、停泵觀察水錘是否過大，水泵是否倒轉
4、如水錘過大則適當關小截止閥
5、如水泵倒轉則適當開大截止閥
四、DY30BX緩開快閉止回閥主要零件材料
|
材料
|
|
閥體
|
HT200 QT450
|
|
閥瓣
|
HT200 QT450
|
|
閥蓋
|
QT450 HT200
|
|
閥桿
|
2Cr13
|
|
隔膜
|
腈綸簾線襯丁晴膠
|
五、DY30BX緩開快閉止回閥性能參數
|
型號
|
公稱壓力
﹝MPa﹞
|
試驗壓力﹝MPa﹞
|
適用溫度
|
適用介質
|
|
殼體
|
密封
|
|
DY30BX緩開快閉止回閥
|
1.0
|
1.5
|
1.1
|
≤80℃
|
水、油品、
污水、海水
|
|
1.6
|
2.4
|
1.76
|
六、DY30BX緩開快閉止回閥外形和連接尺寸
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
|
50
|
203
|
|
65
|
216
|
|
80
|
241
|
|
100
|
292
|
|
125
|
330
|
|
150
|
356
|
|
200
|
457
|
|
250
|
533
|
|
300
|
610
|
|
350
|
686
|
|
400
|
762
|
|
450
|
864
|
|
500
|
914
|
|
600
|
1067
|
|
700
|
1300
|
|
800
|
1450
|
