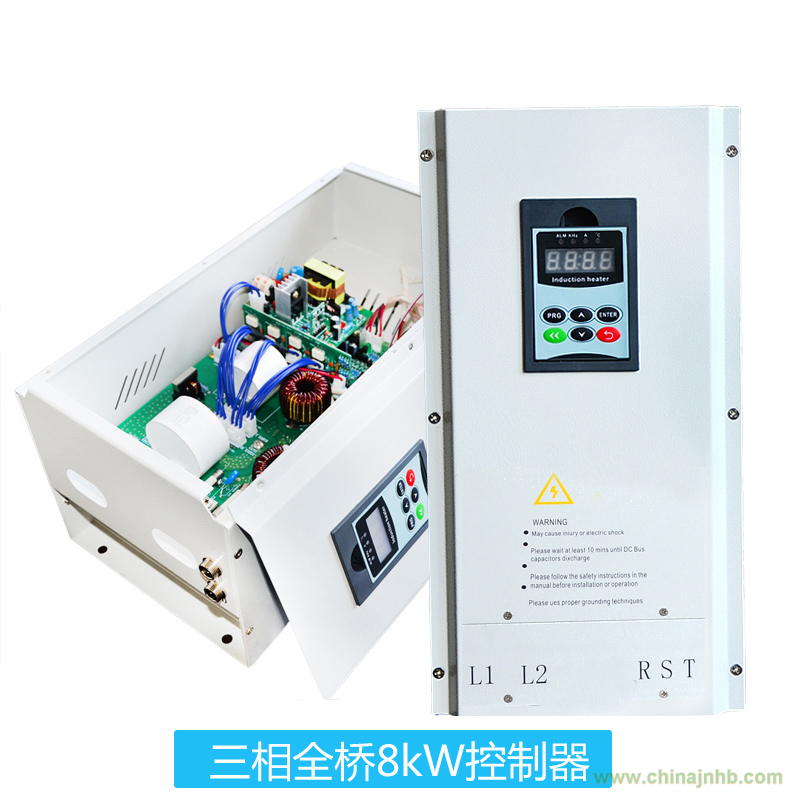

三相全橋5KW、8KW的產品特點：
工業設計外型美觀大方，方案成熟，穩定性好、熱效率高達93%以上，節能達30-80%以上 。具有過流過壓保護、輸入缺相保護、過載保護、短路IGBT直通保護、欠壓保護、過熱保護、過熱保護等。加熱速度快，溫度易于控制，防塵設計環保節能，安裝方便，調試簡單。采用本公司第三代數字處理平臺技術，功能強大。是中小型加熱設備的理想產品，廣泛應用于塑料機械比如拉絲機、吹膜機、化工原油輸送、采暖、等設備中。
我們的優勢：自主研發、生產、銷售、服務一體化。從研發到生產，嚴格控制產品質量，用戶放心使用。
產品的參數
| 名稱 |
參數性能 |
| 額定功率 |
5KW、8KW |
| 額定電流 |
8A、12A |
| 額定電壓頻率 |
AC 380V/50Hz |
| 電壓適應范圍 |
AC 380V±10% |
| 適應環境溫度 |
-20℃~50℃ |
| 適應環境濕度 |
≤95% |
| 功率調節范圍 |
20%-100%無級調節 |
| 熱轉換效率 |
≥95% |
| 有效功率 |
≥85% |
| 工作頻率 |
5-40KHz |
| 主電路結構 |
全橋式串聯諧振 |
| 控制系統 |
本公司第三代數字處理平臺技術，嵌入式32位處理系統，全數字移相PWM調制 |
| 應用模式 |
開放式應用平臺 |
| 顯示器 |
可編程數字顯示器 |
| 啟動時間 |
〈2S |
| 瞬間過流保護時間 |
≤2uS |
| 功率過載保護 |
130%瞬間保護 |
| 軟啟動方式 |
具有完全電氣隔離軟啟動加熱/停止模式 |
| 支持PID調節功率 |
識別0-5V輸入電壓 |
| 支持0-150℃負載溫度檢測 |
精度達±1℃ |
| 冷卻方式 |
風冷 |
| 安裝方式 |
壁掛式 |
| 5KW線圈參數 |
電感量200-400μH，橫截面大于4mm2，
45-60米 |
| 8KW線圈參數 |
電感量200-400μH，橫截面大于6mm2，
45-60米 |
| 加熱距離 |
15-20mm |
| 使用壽命 |
>50000H |
| 說明：本產品不可使用在危及人身安全或其它有特殊安全要求場合！！！ |
產品的現場安裝示意圖
產品的快速安裝方法
電源和線圈就緒：把軟啟動端子短接后就啟動工作，工作后操作顯示器默認顯示輸入工作電流，建議用鉗表測輸入電流檢查一下輸入電流是否在額定電流范圍。按一次[快捷]鍵一次，進入顯示工作頻率，正常時顯示10-20kHz，高于22kHz，說明線圈繞少了，需要增加線圈，低于15kHz，說明線圈多繞了，需減少線圈。再按一次[快捷]鍵，此時顯示相位差，正常時顯示00-04，高于04時說明線圈少了，或者保溫層可能比較厚，或者線圈間隔可能比較大，需調整。當加熱到負載正常生產時的溫度時，三個參數需符合標準，機器方能理想工作：一、輸入工作電流：（85-100%額定范圍內都算正常）；二、工作頻率：10-20kHz，最好在15kHz左右；三、相位差：00-03之間。
產品的保護功能
如果電磁加熱器發生異常，保護功能動作，報警停止后，顯示屏幕自動切換到顯示下列錯誤（異常）。萬一沒有下列顯示，或其他為難的問題，請與經銷店或本公司營業所聯系。
保護功能動作后，請?zhí)幚硪鸬脑蚝螅姶偶訜崞鲾嚯娫僦匦律想姡缓箝_(kāi)始運轉。
出錯（報警）定義：
| 運行警告（仍可繼續工作，但必須調整） |
| 代碼 |
描述 |
原因及排查 |
| A-01 |
線圈離負載距離較遠 |
保溫棉過厚、線圈每圈與每圈之間距離過大、線圈偏短 |
| A-02 |
限流運行 |
線圈離負載距離過遠、負載位置不正確， |
| A-03 |
頻率偏高 |
線圈偏短 |
| 出錯定義 |
| 代碼 |
描述 |
原因及排查 |
| E-01 |
沒電流 |
沒接線圈、線圈斷開、或者線圈電感量過大，可調節F-11減小試試 |
| E-02 |
瞬間過流 |
線圈短路、瞬間電流過大 |
| E-03 |
IGBT溫度傳感器開路 |
IGBT傳感器斷開或沒插好 |
| E-04 |
IGBT過溫保護 |
散熱器溫度過高、風扇不轉或堵塞、 |
| E-05 |
檢測負載溫度傳感器故障 |
制定功能才有 |
| E-06 |
檢測負載溫度傳感器故障 |
制定功能才有 |
| E-07 |
線圈電流過大 |
輸入或輸出電流過大保護 |
| E-08 |
工作頻率過高 |
線圈電感量過小 |
| EnD |
定時工作日期結束 |
需在F-14功能輸入密碼方可解除
|
