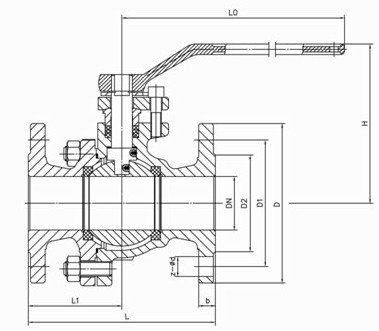

一、Q41H硬密封法蘭球閥產品結構特點
Q41H硬密封法蘭球閥經過特殊工藝處理的球體與閥座，特別適用于較高溫度及含各種粉塵與固體顆粒的介質。
1、采用特別設計的補償性可動金屬閥座結構，密封可靠。
2、本系列球閥應按規定流向使用。
3、本系列球閥可配多種驅動裝置。
二、Q41H硬密封法蘭球閥主要零件及材質
|
序號
|
零件名稱
|
材質
|
|
GB
|
ASTM
|
|
1
|
閥體
|
WCB
|
A216-WCB
|
|
2
|
密封圈
|
柔性石墨
|
柔性石墨
graphite PTFE
|
|
3
|
閥座
|
1Cr18Ni9Ti
|
304
|
|
4
|
球體
|
2Cr13
|
A276-420
|
|
5
|
螺母
|
35
|
A194-2H
|
|
6
|
螺柱
|
35CrMoA
|
A193-B7
|
|
7
|
座墊
|
1Cr18Ni9Ti
|
304
|
|
8
|
彈簧
|
60Si2Mn
|
AISI 9260
|
|
9
|
墊片
|
柔性石墨+不銹鋼
|
B12.10-304/F.G
|
|
10
|
填料
|
柔性石墨
|
柔性石墨
|
|
11
|
填料壓蓋
|
WCB
|
A216-WCB
|
|
12
|
擋圈
|
65Mn
|
AISI 1066
|
|
13
|
閥桿
|
1Cr13
|
A276-410
|
|
14
|
螺釘
|
35
|
A193-B7
|
三、Q41H硬密封法蘭球閥產品性能規范
|
壓力等級
|
公稱壓力（PN）
|
磅級（Class）
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
400
|
600
|
|
試驗壓力
|
殼體試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.03
|
7.5
|
10.2
|
15.0
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
7.48
|
11.0
|
|
適用工況
|
適用介質
|
紙漿、漿料、粉塵及含各種固體顆粒的介質
|
|
適用溫度
|
-196～≤550℃
|
|
適用規范
|
設計制造按
|
GB12237-89
|
API 6D
|
JP17S-48
|
|
法蘭尺寸按
|
JB79-59、GB9113 、HG20592-07
|
ANSI B16.5
|
JIS B2212-2214
|
|
結構長度按
|
GB12221-89
|
ANSI B16.10
|
JIS B2002
|
|
檢驗試驗按
|
|
JB/T9092-99
|
API 598
|
