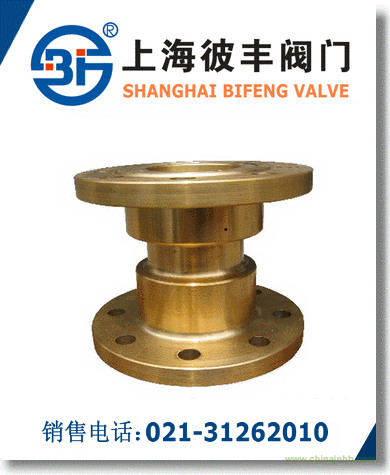

固定比例式減壓閥產品介紹http://www.famen21.com/html/249.html
Y43X、Y13X固定比例式減壓閥，是一種等比例減低流經介質壓力的調節閥。通常用于高層建筑、泵站及消防系統，既能減動壓又能減靜壓，減壓比例精確。該閥結構簡單，選材優質，價格低廉，性能可靠。參考比例有：2：1、3：1、4：1、3：2、5：2等，如客戶有特殊要求，可在訂單中說明。比例式減壓閥主要由閥體、進口法蘭、活塞、大缸套、小缸套、出口法蘭及O型圈、密封墊等零件組成。比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成了閥前與閥后的壓力差，改變閥后的壓力達到減壓目的。比例式減壓閥結構獨特、性能優越、流量大、開關平穩、無噪聲、減壓比例穩定、即“減動壓”又“減靜壓”，并且有減少乃至消除“水錘”現象對管件與供水器具的破壞，消除不必要的振動，節約水源保護管網的作用。
固定比例式減壓閥詳細介紹
比例式減壓閥是依據進口壓力確定出口壓力的減壓閥，其安裝位置直接決定進口壓力，減壓比一經選定，則其出口壓力就按此比例確定，無法直接調整，出口壓力需要調整時，只有更換其他比例的減壓閥或改變減壓閥的安裝高度。由于比例式減壓閥的有效流通面積較小，自身阻力較大，減壓差較小時的出口壓力受流量影響較大，為確保壓力、流量均符合要求，盡量在動態減壓差較大的場合應用，因其體積較小，可垂直安裝，對于管道井面積較小的場所可選用。
比例式減壓閥在設計時應注意，出口壓力設計值應符合3.3.8的要求，并有一定的富裕度。比例式減壓閥的出口壓力與流量之間存在一定的對應關系，簡稱為流量—出口壓力特性曲線，該曲線與減壓閥的減壓比、口徑、進出口壓力等因素有關。所以，不同廠家、不同型號、不同規格、同規格不同減壓比的比例式減壓閥，其流量—出口壓力特性曲線均有差別，選用時，將比例式減壓閥的設計流量控制在流量—出口壓力特性曲線直線段內。對于消防給水系統，在啟泵前后進口壓力有較大差異，采用比例式減壓閥時，應充分考慮進口壓力變化對出口壓力的影響程度，既要考慮在啟泵前減壓分區最小動壓滿足要求，又要考慮在啟泵后減壓分區內最大動壓不至于超過規定值。 各生產企業的產品有一定差異，對于同一減壓比的產品，其實際減壓比也有所不同，在選用時，應詳細了解具體供應廠商所提供產品的實際減壓比和流量—壓力特性曲線。

固定比例式減壓閥結構圖

固定比例式減壓閥主要零部件材質

固定比例式減壓閥外形尺寸

固定比例式減壓閥安裝示意圖
