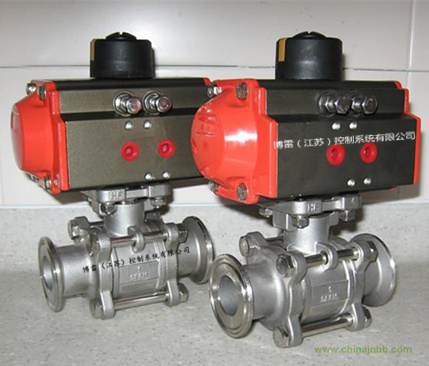

一、Q681F氣動三片式卡箍球閥概述：
高真空氣動球閥Q681F氣動卡箍式球閥，氣動卡箍式球閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。Q681F型卡箍式氣動球閥是引進國外先進技術的基礎上進行更新設計，精心制造的產品。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，就可以實現全開—全閉的動作。該產品密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、密封性好、運行可靠、維修容易、安裝方便、適應性強等優點?？蓮V泛用于石油、化工、輕工、制藥、造紙等工業過程自動控制系統中作遠距離集中控制或就地控制。
二、Q681F氣動三片式卡箍球閥術參數和性能：
|
GTD/ATD氣動執行機構技術參數
|
Q681F氣動三片式卡箍球閥 體 參 數
|
|
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
Φ15～102mm
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
公稱壓力
|
小于公稱壓力（1.6 Mpa）
|
|
輸出力矩
|
雙作用：4N·M～10560N·M
|
閥軸材質
|
1Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
|
|
單作用：7N·M～2668N·M
|
閥體材質
|
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
工作溫度
|
常溫型：-20℃～80℃（丁腈橡膠O型圈）
|
球體材質
|
1Cr18Ni9Ti
|
|
高溫型：-20℃～160℃（氟橡膠O型圈）
|
閥座密封
|
PTFE
|
|
動作范圍
|
0～90°±5°
|
溫 度
|
常溫-40℃~180℃，中溫-40℃~350℃,高溫-40OC-450OC
|
|
接口螺紋
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
適用介質
|
可廣泛用于石油、化工、輕工、制藥、造紙等
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
特 點
|
結構緊湊、體積小、密封性好、可靠、維修易、安裝方便
|
三、Q681F氣動三片式卡箍球閥外形尺寸：
|
通徑Φ
|
L
|
G
|
L1
|
D
|
H
|
執行器型號
|
|
壓力
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
僅供參考
|
|
15
|
100
|
34
|
130
|
12.7
|
152
|
GTD52
|
|
20
|
100
|
50.5
|
130
|
17.2
|
156
|
GTD52
|
|
25
|
120
|
50.5
|
140
|
25
|
180
|
GTD63
|
|
32
|
130
|
50.5
|
140
|
31.8
|
208
|
GTD63
|
|
38
|
150
|
50.5
|
140
|
35.6
|
218
|
GTD63
|
|
51
|
200
|
64
|
170
|
48.6
|
226
|
GTD75
|
|
63
|
210
|
77.5
|
186
|
60.3
|
240
|
GTD83
|
|
76
|
220
|
91
|
186
|
72.9
|
286
|
GTD83
|
|
89
|
260
|
106
|
225
|
88.9
|
298
|
GTD100
|
|
102
|
320
|
119
|
254
|
101.6
|
336
|
GTD-110
|
|
-
|
|
|
|
|
-
|
-
|
|
-
|
|
|
|
|
-
|
-
|
四、Q681F氣動三片式卡箍球閥訂貨說明：
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
