名稱：
|

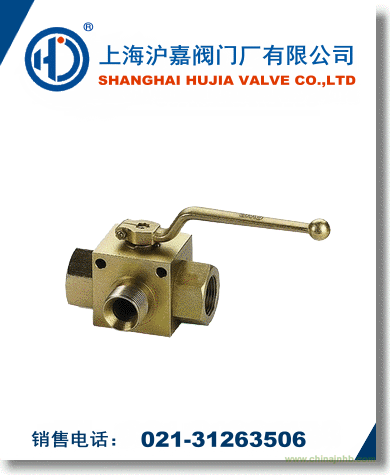

二位三通球閥
|
|
型號：
|
VH3V
|
|
口徑：
|
DN6-DN50
|
|
壓力：
|
31.5MPa≈50.0MPa
|
|
材質：
|
WCB、A105、SS304、SS316
|
|
認證：
|
ISO9001:2000
|
|
|
·VH3V二位三通球閥產品詳情
|
|
VH3V二位三通球閥本閥適用于液壓系統和化工系統的各種管路 上,作啟閉用。
球閥主要優點如下：
適用于經常操作，啟閉迅速、輕便。
1.流體阻力小。
2.結構簡單，相對體積小，重 量輕，便于維修。
3.密封性能好
4.不受安裝方向的限制，介質的流向可任意。
5.無振動，噪聲小。
VH3V二位三通球閥圖形符號
VH3V二位三通球閥型號說明
① 系列代號：VH3V系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材 料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2- 丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序 號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅
VH3V二位三通球閥外形尺寸
VH3V二位三通球閥尺寸表
VH3V二位三通球閥連接口略圖:
|
簡略型號
|
PN
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
L2
|
h3
|
h6
|
SW1
|
SW2
|
D
|
h3
|
L3
|
D1
|
C
|
|
VH3V-M16×1.5
|
500
|
06
|
06
|
11
|
M16×1.5
|
11
|
69
|
40
|
26
|
31.5
|
13.5
|
35
|
09
|
22
|
4.5
|
4.8
|
26
|
6
|
4
|
|
VH3V-M27×1.5
|
500
|
10
|
10
|
20
|
M27×1.5
|
12
|
76
|
42
|
32
|
31.5
|
16
|
40
|
09
|
27
|
5.3
|
5.8
|
31
|
8
|
4
|
|
VH3V-M36×2
|
400
|
20
|
20
|
30
|
M36×2
|
15
|
103
|
60
|
48
|
48.5
|
25
|
58
|
12
|
41
|
6.5
|
6
|
44
|
15
|
5.5
|
|
VH3V-M42×2
|
350
|
25
|
23
|
35
|
M42×2
|
18
|
116
|
65
|
57
|
50.5
|
28.5
|
65
|
12
|
50
|
8.5
|
7
|
53.5
|
22
|
5
|
|
簡略型號
|
PN
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
L2
|
h3
|
h6
|
SW1
|
SW2
|
D
|
h3
|
L3
|
D1
|
C
|
|
VH3V-G1/4
|
500
|
06
|
06
|
／
|
G1/4
|
14
|
69
|
40
|
26
|
31.5
|
13.5
|
35
|
09
|
22
|
4.5
|
4.8
|
26
|
6
|
4
|
|
VH3V-G3/8
|
500
|
10
|
10
|
／
|
G3/8
|
14
|
72
|
42
|
32
|
31.5
|
16
|
40
|
09
|
27
|
5.3
|
5.8
|
31
|
8
|
4
|
|
VH3V-G1/2
|
500
|
13
|
12
|
／
|
G1/2
|
16
|
83
|
48
|
35
|
38.5
|
18
|
45
|
09
|
30
|
6.5
|
6
|
35
|
12
|
3
|
|
VH3V-G3/4
|
400
|
20
|
20
|
／
|
G3/4
|
18
|
93
|
60
|
50
|
48.5
|
23
|
58
|
12
|
41
|
6.5
|
6
|
44
|
15
|
5.5
|
|
VH3V-G1
|
350
|
25
|
25
|
／
|
G1
|
21
|
115
|
65
|
57
|
50.5
|
27.5
|
65
|
12
|
46
|
8.5
|
7
|
53.5
|
22
|
5
|
|
簡略型號
|
PN
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
L2
|
h3
|
h6
|
SW1
|
SW2
|
D
|
h3
|
L3
|
D1
|
C
|
|
VH3V-NPT1/4
|
500
|
06
|
06
|
／
|
NPT1/4
|
14
|
69
|
40
|
26
|
31.5
|
13.5
|
35
|
09
|
22
|
4.5
|
4.8
|
26
|
6
|
4
|
|
VH3V-NPT3/8
|
500
|
10
|
10
|
／
|
NPT3/8
|
14
|
72
|
42
|
32
|
31.5
|
16
|
40
|
09
|
27
|
5.3
|
5.8
|
31
|
8
|
4
|
|
VH3V-NPT1/2
|
500
|
13
|
12
|
／
|
NPT1/2
|
16
|
83
|
48
|
35
|
38.5
|
18
|
45
|
09
|
30
|
6.5
|
6
|
35
|
12
|
3
|
|
VH3V-NPT3/4
|
400
|
20
|
20
|
／
|
NPT3/4
|
18
|
95
|
60
|
50
|
48.5
|
23
|
58
|
12
|
41
|
6.5
|
6
|
44
|
15
|
5.5
|
|
VH3V-NPT1
|
350
|
25
|
25
|
／
|
NPT1
|
21
|
113
|
65
|
57
|
50.5
|
27.5
|
65
|
12
|
46
|
8.5
|
7
|
53.5
|
22
|
5
|
|
|
?
Ball valve是由旋塞演變而來的，球閥它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，球閥是近十幾年來發展最快的閥門品種之一。球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通球閥則用于分配介質和改變介質的流向。
球閥安裝說明：
1、球閥前后管線已準備好。前后管道應同軸，兩法蘭密封面應平行。管道應能承受球閥的重量，否則管道上必須配有適當?shù)闹巍?nbsp;
2、把閥前后管線吹掃干凈，清除掉管道內的油污、焊渣和一切其它雜質。
3、核對球閥的標志，查明球閥完好無損。將閥全開全閉數次證實其工作正常。
4、拆去球閥兩端連接法蘭上的保護件。
5、檢查閥孔清除可能有的污物，然后清洗閥孔。閥座與球之間即使僅有微小顆粒的異物也可能會損傷閥座密封面。
6、把閥裝上管線。閥的任何一端都可裝在上游端。用手柄驅動的閥可安裝在管道上的任意位置。但帶有齒輪箱或氣動驅動器的球閥應直立安裝，即安裝在水平管道上，且驅動裝置處于管道上方。
7、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
8、法蘭上的螺栓需對稱、逐次、均勻擰緊。
9、連接氣動管線（采用氣動驅動器時）。
10、操作驅動器啟、閉球閥數次，應靈活無滯澀，證實其工作正常。
11、按管路設計要求對管道與球閥間的法蘭結合面進行密封性能檢查。
