產品概述：
WN-H100普通型有毒和可燃氣體報警控制器是我公司研發的功能強大，性能可靠，使用簡單的一款分線型報警控制器。適用于各種標準4-20mA輸入，RS485輸入、可接255路輸入信號的測量與控制，電子線路采用先進的高精度單片機處理技術，使整機工作狀態穩定、測量精度高、通用性強。大屏幕顯示,可連接各種氣體探測器,用戶操作功能方便易懂，可遠程控制，聲光報警（104分貝）等功能，可以設報警上下限，遠程監控與報警。壁掛式1-16通道模擬量輸入通道可選，32通道或64通道以上可以定制；通過觸摸屏操作系統菜單，巡檢主顯示屏顯示氣體探測器測量值、報警信息、故障信息、屏蔽信息、存儲信息、安裝位置等信息；
產品功能
自檢功能：開機啟動時自檢，控制器自動對其面板上的指示燈、蜂鳴器進行功能檢查。
數據記錄功能：通過菜單可以直接查詢歷史數據記錄，數據保存間隔時間自定義，查看實時曲線。當某通道氣體濃度超過設定的報警值時,自動記錄報警通道號、報警濃度值和報警時間。
參數設定功能：控制器的工作參數可隨時查看并修改，包括當前日期/時間、測量范圍、分辨率、各級報警限、通道屏蔽、安裝位置等。
主、備電自動切換功能：當控制器主電源斷電時，能自動切換到備用電源工作；當主電源恢復時，能自動切換到主電源工作；主、備電源的工作狀態在菜單欄有指示燈指示。主電源工作時可同時給備用電源充電，備電充滿后自動轉為浮充狀態，若主電源再次斷電時，備電能自動投入使用。
報警輸出控制功能：控制器有1個公共報警輸出繼電器，有8個可編程報警輸出繼電器。控制消防設備、報警設備或其他用途的設備。
電流校準功能：控制器可對輸入的4mA、12mA、20mA電流信號校準，保證信號的及時同步。
通訊功能：控制器有1 個RS-232 和2個RS-485 輸出接口，同時也提供TCP網口的通訊模式，可以很方便地把數據傳輸給其它控制器、計算機等。
產品特點
1-16通道模擬量輸入通道可選，32通道或64通道以上可以定制；
提供與PLC或計算機通訊的RS232 或RS485 以及網口的標準通訊接口；
通過觸摸屏操作系統菜單，巡檢主顯示屏顯示氣體探測器測量值、報警信息、故障信息、屏蔽信息、存儲信息、安裝位置等信息；
通過USB可以導出SD存儲卡里面的報警記錄以及數據記錄；
通過觸摸屏進行報警參數設定、屏蔽設定、測量范圍設定、系統時間設定、通訊方式設定以及報警延時設定，同時可以對電流信號進行校準；
可配置后備電源（選配功能），主電和備電自動切換，主電、備電工作狀態圖標在菜單欄直觀顯示；
自動檢測：線路斷/短路檢測、探測器各種狀態 檢測功能等
控制器可以選配打印和短信報警功能
技術參數：
|
工作電源
|
220VAC +10%，-15% ；50Hz
±5Hz
|
|
最大工作電流
|
1.5A （24VDC）
|
|
備用電源
|
21VDC，10Ah (鋰電池型）；24VDC，7.2Ah (-4 型)
|
|
輸出電源
|
24VDC，500mA
|
|
工作方式
|
巡檢
|
|
輸入信號
|
4～20mA信號（二線制或三線制氣體探測器）;總線制RS485信號可選
|
|
報警記錄
|
首報通道號顯示、報警部位顯示、報警事件記錄、時間、濃度等
|
|
報警值設置
|
A1報警值、A2報警值；區間報警（適用于氧氣）
|
|
報警功能
|
各級獨立的LED 燈指示和不同頻率的聲響，報警區分不同報警等級，報警聲壓級可設定（65dB、95dB、115dB）
|
|
報警輸出
|
1路公共繼電器，分別為公共一級、公共二級、公共故障報警繼電器輸出，8 路可編程繼電器
|
|
觸點容量
|
220VAC，5A
|
|
通訊接口
|
RS-485 MODBUS；1個RS232 或RS485；以太網口
|
|
工作溫度
|
-20℃ - 55℃
|
|
工作濕度
|
0-95% 相對濕度（無冷凝）
|
|
環境壓力
|
86~106kPa
|
|
顯示方式
|
7寸或9寸觸摸TFT-LCD彩色液晶屏，800x480點陣LCD
|
|
分辨率
|
根據氣體測量范圍而定
|
|
測量精度
|
≤±1%
|
|
外殼材質
|
SPCC（可選配304不銹鋼材質）
|
|

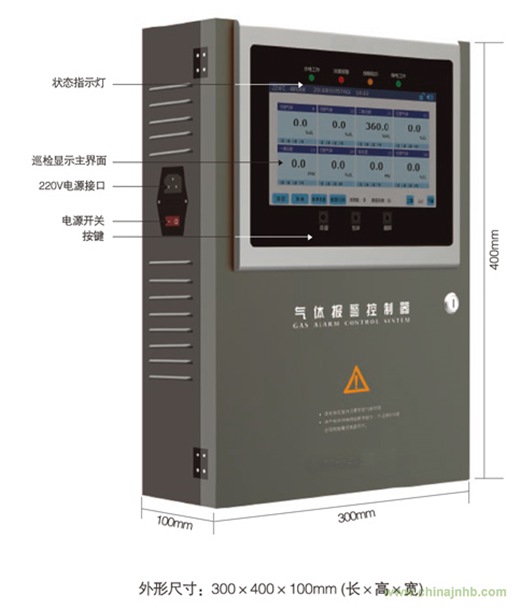

外型尺寸
|
長300mm×高400mm×寬100mm
|
|
重量
|
4.8kg
|
|
直接讀數
|
測量值，環境溫度、濕度
|
|
數據記錄
|
自動存儲，可連續存儲30萬組帶日期時間數據，選配微型SD存儲卡，可存儲1000萬組以上數據；具備數據恢復功能；
|
|
數據下載
|
支持USB測量數據下載；支持RTU433或GPRS的無線傳輸（選配）
|
|
數據打印
|
支持微型便攜式數據打印機藍牙無線打印
|
|
校準
|
支持4mA、12mA、20mA三級電流校準操作
|
|
防護等級
|
IP54
|
|
執行標準
|
GB 16808-2008
|
應用領域：
可廣泛應用于石油化工、工業生產、冶煉鍛造、電力、煤礦、隧道工程、環境監測、污水治理、生物制藥、家居環保、畜牧養殖、溫室培植、倉儲物流、釀造發酵、農業生產、消防、燃氣、樓宇建造、市政企業、學校實驗室、科研中心等環境監測
