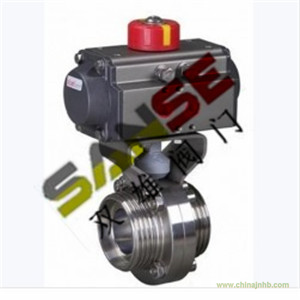

D621氣動衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。
其主要特點為 :
1 、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2 、操力矩小，操作方便，省力靈巧。
3 、可以任何位置安裝，維修方便。
4 、密封材料耐老化、耐腐蝕，使用壽命長等特點。
設計標準： GB/T2238-1989
法蘭連接尺寸 :GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 :GB/T12221-1989
壓力試驗 :GB/T13927-1992;JB/T9092-1999
采用新型系列 GT 型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列 AW 型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1 、齒輪式雙活塞，輸出力矩大，體積小。
2 、氣缸選用鋁金材料，重量輕、外形美觀。
3 、可在頂部、底部安裝手動操作機構。
4 、齒條式連接可調節開啟角度、額定流量。
5 、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6 、 IS05211 標準連接為產品的安裝更換提供了方便。
7 、兩端調的節螺釘可使標準產品在 0° 和 90° 有 ±4° 的可調范圍。確保與閥門的同步精度。
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構： HVSD 手操機構
|
公稱通徑
|
DN （ mm ）
|
15 ～ 150
|
|
公稱壓力
|
PN （ MPa ）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、蒸汽、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|
連接方式
|
快裝式、卡箍式、外螺紋、焊接式等
|
|
零件名稱
|
材料
|
|
閥體
|
304 、 316 、 316L
|
|
蝶板
|
304 、 316 、 316L
|
|
密封圈
|
硅橡膠、氟橡膠、聚四氟
|
|
閥桿
|
304 、 316 、 316L
|
|
填料
|
硅橡膠、氟橡膠、聚四氟
|
|
材料品種
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
尼龍
|
|
英語簡稱
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型號代號
|
F 或 XC 、 JC
|
XD 或 JD
|
XE 或 JE
|
X1
|
N
|
|
耐最高溫度
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐最低溫度
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
適用工作溫度
|
-30~+ 150℃
|
-70~+ 150℃
|
-23~+ 150℃
|
-20~+ 85℃
|
-30~+ 93℃
|
|
規格 （ ISO ）
|
A
|
B
|
D
|
L
|
H
|
Kg
|
|
20
|
50
|
78
|
19.05
|
130
|
82
|
1.2
|
|
25
|
50
|
78
|
25.4
|
130
|
82
|
1.2
|
|
32
|
50
|
78
|
31.8
|
130
|
82
|
1.05
|
|
38
|
50
|
86
|
38.1
|
130
|
86
|
1.2
|
|
51
|
52
|
102
|
50.8
|
140
|
96
|
1.7
|
|
63
|
56
|
115
|
63.5
|
150
|
103
|
2.1
|
|
76
|
56
|
128
|
76.1
|
150
|
110
|
2.4
|
|
89
|
60
|
139
|
88.9
|
170
|
116
|
2.7
|
|
102
|
64
|
154
|
101.6
|
170
|
122
|
3.05
|
|
108
|
64
|
159
|
108
|
170
|
126
|
3.15
|
|
133
|
80
|
138
|
133
|
190
|
138
|
5.2
|
|
159
|
