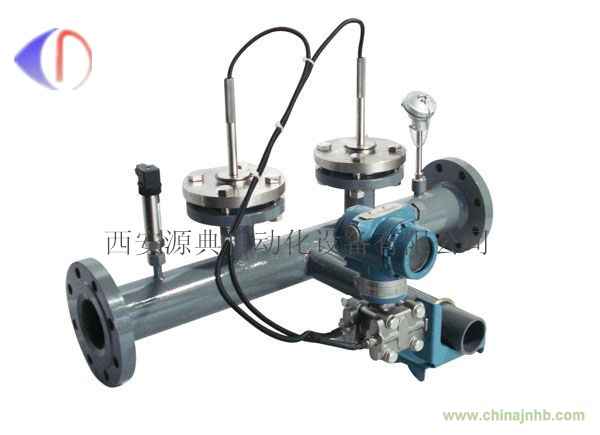

LG-XX 型楔形流量計
一、概述
楔形流量計是一種差壓式流量儀表。其檢測元件是楔形孔板，它是一塊V形節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流、粘附、沉淀，特別適用高粘度、高濃度、結晶混合液、臟污液體及高含塵氣體的流量測量。因此被廣泛地應用于石油、化工、天然氣、治金、鋼鐵、電力、水利、給排水、造紙、制藥、釀造、紡織印染等行業的計量與過程監測。
二、工作原理
楔式流量計的基本流量方程式來自于帕努利原理（能量守衡和連續方程），通過楔塊產生差壓，該差壓正比于質量或體積流量。用不同的高度H與管道內徑ID的比(楔比H/ID）來確定不同的流量測量范圍，楔式流量計可以應用于最困難的流量測量，并保證精確可靠的測量結果。
三、楔形流量計的適用范圍：
1. 可用于粘滯性液體的流量測量，黏度可高達500mPa·S，如燃油、渣油及重油等。
2. 適用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量。
3. 混相流型楔形流量計可用于泥漿、煤水懸浮液、煤焦油、懸濁液等液固兩相流。
4. 雷諾數使用范圍寬廣，可適用于極低的雷諾數（ReD=300），而雷諾數上限可達106以上，因此亦可用于氣體、蒸汽之類流體的流量測量。
5. 差壓信號穩定可靠，測量精度高，重復性好，壓力損失低。
6. 抗磨損免維護（無可動部件）。
7. 整體結構形式無可動部件，使用壽命長。
8. 安裝方便，免于維護。
9. 雙向流量測量。
10. 具有最小的直管段要求：上游5倍管道直徑，下游2倍管道直徑。
四、主要技術參數
1、 精度：±0.5%讀數（標定）、±1%
2、 一體化質量流量測量（精度±0.5% ）
3、 重復性：±0.2%讀數
4、 公稱通徑： 15 mm～1200 mm
5、 工作溫度： -200℃～+530℃
6、 公稱壓力：- 0.1 MPa～42 MPa
7、 楔形比：0.2～0.7
8、 量程比：10：1
9、 低雷諾數測量（最低為RED=300）
10. 參照標準：GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊
11. 連接方式：法蘭連接、焊接、螺紋連接
五、結構形式
楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。
