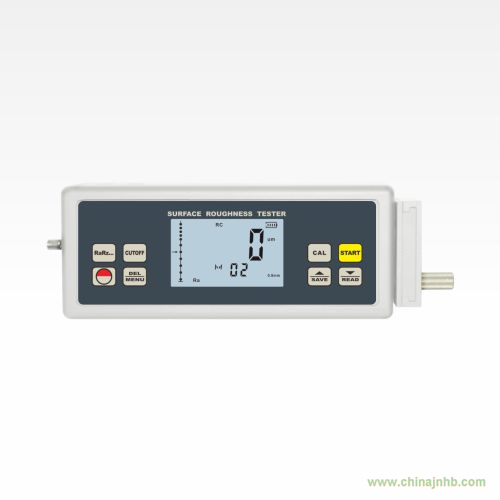

產品描述
安妙粗糙度儀可以廣泛適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算出相應的參數，在液晶顯示器上清晰地顯示出全部測量參數。
產品特點
* 該儀器采用計算機技術，符合國標GB/T 6062及ISO，DIN，ANSI和JIS四項標準。測量工件表面粗糙度時，將傳感器放在工件被測面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比列的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器顯示出來，同時可以與PC機通訊，實現數據分析和打印。
* 多參數測量：Ra.Rz.Rq.Rt。
* 高精度電感傳感器。
* RC.PC-RC.GAUSS.D-P四種濾波方式。
* 內置鋰離子充電電池及充電控制電路，容量高。
* 機電一體化設計，體積小，重量輕，使用方便。
* 具有自動關機功能。
* 此表能記憶7組測量數據及測量條件以備下次查看或連機處理。
* 具有公英制轉換功能。
* 采用USB數據線輸出與PC通訊。
* 提供藍牙Bluetooth數據輸出選擇
產品參數
|
測量范圍
|
Ra，Rq：0.005~16.00 um / 0.020~629.9 uinch
|
Rz，Rt：0.020~160.0 um / 0.078~6299 uinch
|
精確度
|
不大于±10%
|
|
示值變動性
|
不大于6%
|
|
分辨率
|
0.001μm，當測量值 ＜10μm時
|
0.01μm，當 10μm≤測量值＜100μm時
|
0.1μm，當 測量值 ≥100μm
|
|
傳感器
|
半徑
|
5μm
|
材料
|
金剛石
|
測力
|
4mN（0.4gf）
|
角度
|
90°
|
縱向半徑
|
48mm
|
最大驅動行程
|
17.5mm/0.7inch
|
取樣長度
|
(任選)0.25mm, 0.8mm, 2.5mm
|
|
濾波器輪廓
|
濾波輪廓
|
RC，PC-RC，GAUSS
|
|
不濾波輪廓
|
D-P
|
驅動速度
|
測量時
|
當取樣長=0.25mm時，Vt=0.135mm/s
|
當取樣長度= 0.8mm時， Vt=0.5mm/s
|
當取樣長度= 2.5mm時， Vt=1mm/s
|
返回時
|
Vt=1mm/s
|
|
評定長度
|
1~5L任選
|
|
記憶功能
|
7 組
|
電源
|
內置鋰電池
|
尺寸
|
140x52x48 mm
|
重量
|
420g
|
產品配件
|
標準配件
|
主機
|
小螺絲刀
|
標準樣板
|
|
標準傳感器
|
手提便攜箱
|
使用說明書
|
|
可選配件
|
粗糙度儀測試臺
|
|
USB數據線輸出
|
藍牙Bluetooth數據輸出
|
選購指南
選購說明：您在安妙選購好了儀器型號之后，安妙將默認的是標準配置，如果你還需要標準配置之外的其他可選配置請與客服人員說明。
以下兩項是基本可選配置選擇
標準配置+USB數據輸出
標準配置+藍牙Bluetooth數據輸出
藍牙配件
安妙的儀器基本都有“藍牙Bluetooth數據輸出”提供選擇（少數儀器除外），因為“藍牙Bluetooth數據輸出”是屬于可選配置范疇并不屬于標準配置范疇，所以是需要說明選購的， 另外藍牙“Bluetooth數據輸出”有10米和100米兩種距離選擇；如果您需要“藍牙Bluetooth數據輸出”請與客服人員說明！
