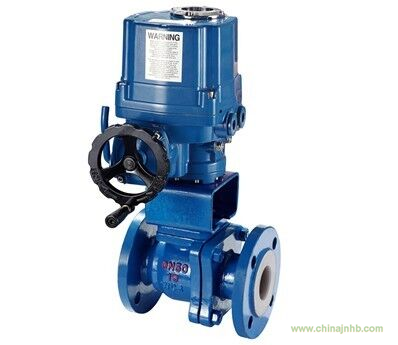

Q941F防爆電動球閥用途

此球閥的執行機構是全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單。在工作方面有了很大的提高和改善，防爆型電動球閥用途在工作方面有了很大的提高和改善，可以廣泛應用于石油、化工、水處理、造紙、電站、供熱、輕工等各行業中。

電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 UNIC、PSQ、HQ、DHL等電動執行器（也可根據用戶要求配置其他型號電子式電動執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。

Q941F防爆電動球閥結構功能的優點

1、殼體：殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67。

2、限位開關：機械、電子雙重限位。旋轉螺釘即可調整機械限位，安全可靠；凸輪機構來控制電子限位開關，調整機構調整簡單，定位精確。

3、手動結構：手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。

4、指示器：指示器安裝在中心軸上，采用凸出鏡設計，不積水，觀察方便。

5、干燥器：可防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

6、電機：全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。

7、扭距開關：可提供過載保護，防止損壞電機

8、自鎖：采用精密的雙蝸輪蝸桿機構，傳輸高效，扭距大，效率高，噪音低（最大50分貝），防止反轉，傳動部分穩定可靠，無需再加油。

9、輪：采用凹輪設計確保與蝸桿的接觸面大，傳輸扭距大，平衡且耐磨，壽命長。當然此球閥蝸的驅動方式和連接方式不僅僅只局限于蝸輪，還有法蘭式、手動式等。

Q941F防爆電動球閥技術指標：

1.連接方式:對焊、法蘭、內螺紋。

2.口徑尺寸: [DN15-DN300]。

3.工作壓力:[PN1.6、PN2.5、PN4.0 MPA]]。

4.介質溫度:－20℃≈180℃。[可根據不同的工控選擇材料]

5.流體介質: 水、油品、氣、燃?xì)忸?lèi)介質。

6.閥體材質:碳鋼、不銹鋼。

7.密封材質: 聚四氟乙稀PTFE 、增強聚四氟乙稀PPL

8.球芯材質: 實芯不銹鋼球。

9.閥桿材質:不銹鋼。

10.填料: 石墨、增強聚丙稀。

Q941F電動防爆球閥功能及特點

1、氣動球閥結構緊湊

2、體積小

3、重量輕

4、閥座與端面法蘭距離近

5、物料滯留少

6、密封性能優越。

Q941F電動防爆球閥技術參數

公稱通徑DN(mm) DN15～DN400 公稱壓力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K 適用介質 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 介質溫度 -40～+180℃ -40～+350℃ 泄漏量 0 符合ANSIB16.104 5級標準 球體轉角 90° 閥體材制質 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M 閥座材料 聚四氟乙烯(常溫)、特制PPL(高溫)

歡迎您瀏覽我們的網站【dfam.com】，以上是進典閥門有限公司提供的參考數據，如果想了解更多詳細的資料，請與進典閥門有限公司技術人員聯系，我們一定會盡心盡力為您提供優質的服務。
