J24H/W角式外螺紋針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
J24H/W角式外螺紋針型閥主要零部件材料
|
零件名稱
|
閥體、閥蓋
|
閥桿、閥瓣
|
填料
|
|
J24W-160P-DN3
|
鉻鎳不銹鋼
|
鉻鎳不銹鋼
|
聚四氟乙稀、柔性石墨
|
|
J24W-320P-DN6
|
優(yōu)質碳鋼
|
鉻鎳不銹鋼
|
聚四氟乙稀、柔性石墨
|
J24H/W角式外螺紋針型閥主要性能規(guī)范
|
型號
|
公稱壓力（MPa）
|
試驗壓力（MPa）
|
工作壓力 （MPa）
|
工作溫度 （℃）
|
適用介質
|
|
殼體 （MPa）
|
密封 （液）
|
密封 （氣）
|
|
J24W-160P-DN3
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤540℃
|
液化石油氣水、酸、蒸汽、油品等
|

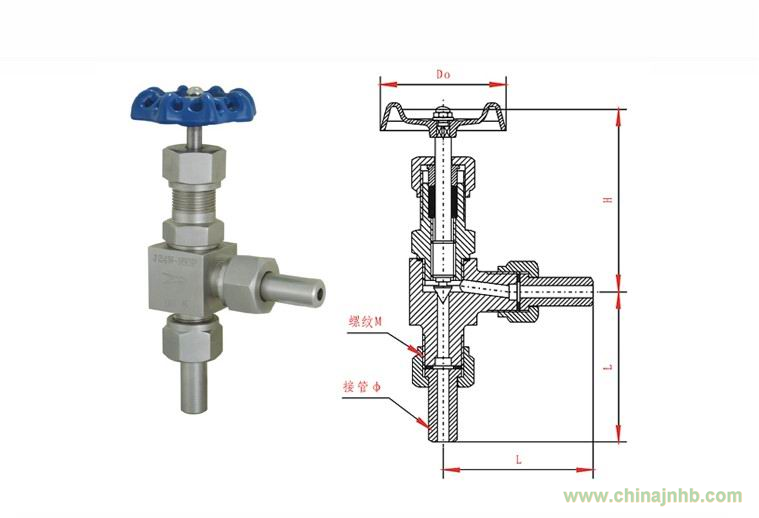

J24H/W角式外螺紋針型閥主要外型及連接尺寸
|
型號
|
公稱直徑DN（mm）
|
尺 寸
|
重量（Kg）
|
|
L1
|
Do
|
H
|
H1
|
D
|
D1
|
|
J24W-160P-DN3
|
3
|
80
|
65
|
159
|
168
|
14
|
3
|
1.0
|
|
J24W-320P-DN6
|
6
|
80
|
65
|
159
|
168
|
14
|
6
|
1.0
|
