品簡介

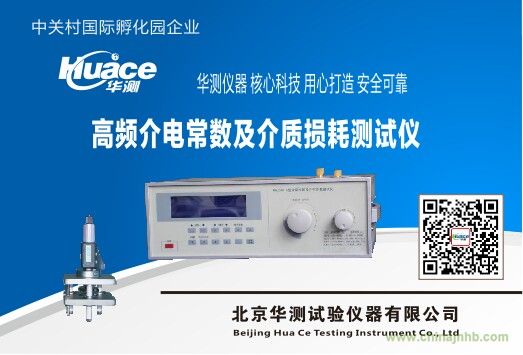

頻介損及介電常數測試儀能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。該儀器廣泛地用于科研機關、學校、工廠等單位。主要用于測量玻璃、陶瓷等材料在高頻信號下的介損、介電常數。 HCJS-A高頻介損及介電常數測
規格
|
型號
|
HCJDCS-B
|
HCJDCS-A
|
HCJDCS-C
|
|
工作頻率范圍
|
50kHz～50MHz
四位數顯，壓控振蕩器
|
1kHz～70MHz
四位數顯，數字合成
|
50kHz～160MHz
四位數顯，數字合成
|
|
Q值測量范圍
|
1～1000
三位數顯，±1Q分辨率
|
5～599
四位數顯，±0.1Q分辨率
|
1～1000
四位數顯，±0.1Q分辨率
|
|
可調電容范圍
|
40～500 pF
ΔC±3pF
|
40～500 pF
ΔC±3pF
|
13～230 pF
|
|
電容測量誤差
|
±1%±1pF
|
±1%±1pF
|
±1%±0.5pF
|
|
Q表殘余電感值
|
約20nH
|
約20nH
|
約8nH
|
工作特性:
1．Q值測量
a．Q值測量范圍：2～1023；
b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔；
c．標稱誤差
|
頻率范圍
|
25kHz～10MHz
|
|
固有誤差
|
≤5％±滿度值的2%
|
|
工作誤差
|
≤7％±滿度值的2%
|
|
頻率范圍
|
10MHz～60MHz
|
|
固有誤差
|
≤6％±滿度值的2%
|
|
工作誤差
|
≤8％±滿度值的2%
|
2．電感測量范圍：14.5nH～8.14H
電容測量:
|
直接測量范圍
|
1～460p
|
|
主電容調節范圍
|
40～500pF
|
|
準確度
|
150pF以下±1.5pF；
150pF以上±1%
|
注：大于直接測量范圍的電容測量見使用方法。
信號源頻率覆蓋范圍
|
頻率范圍
|
10kHz～60MHz
|
|
CH1
|
10～99.9999kHz
|
|
CH2
|
100～999.999kHz
|
|
CH3
|
1～9.99999MHz
|
|
CH4
|
10～60MHz
|
|
頻率指示誤差
|
3×10-5±1個字
|
5．Q合格指示預置功能：預置范圍：5～1000
6．正常工作條件
a. 環境溫度：0℃～+40℃；
b．相對濕度：<80％；
c．電源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：約25W；
b．凈重：約7kg；
c. 外型尺寸：（寬×高×深）mm：380×132×280。
