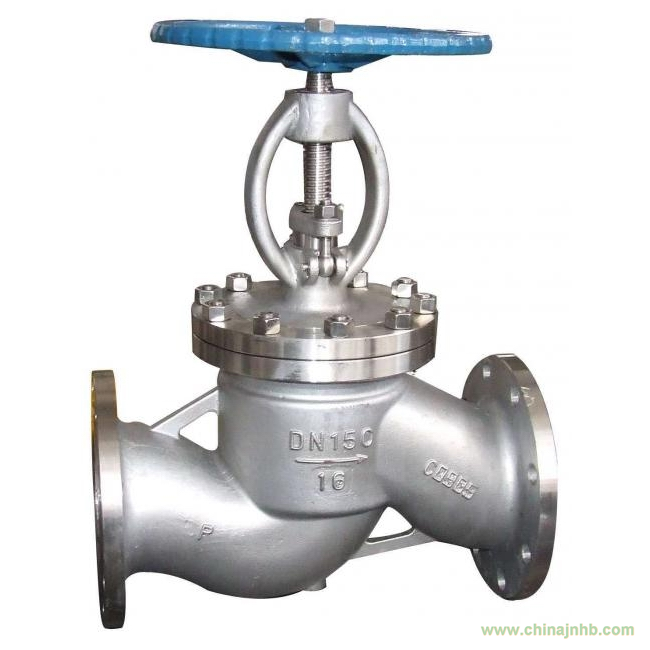

不銹鋼截止閥產品介紹：
不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性、足夠的強度。 合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
不銹鋼截止閥應用范圍：
J41W截止閥主要材質為：CF8、CF3、CF8M、CF3M 、2520、雙相不銹鋼、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。產品主要應用于石化、化工、電力、冶金、醫藥、食品等行業。
型 號
Type
|
公稱壓力
Nominal
pressure
|
試驗壓力Test pressure
|
工作溫度(℃)
Working
Temperature
|
適用介質
Suitable
Medium
|
|
強度(水)Mpa
|
密封(水)空氣(Mpa)
|
低壓密封(空氣)Mpa
|
|
J41W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRIC ACID
|
|
硝 酸 類
|
|
J41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
ACETIC ACID
|
|
醋 酸 類
|
|
J41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
NITRIC ACID
|
|
硝 酸 類
|
|
J41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
ACETIC ACID
|
|
醋 酸 類
|
不銹鋼截止閥結構特點：
1、結構先進、密封可靠、性能優良、造型美觀。提高了閥桿的鋼度，顯著降低了噪音和振動，提高了閥門的使用壽命與各項性能。
2、截止閥可以安裝在管道的任何位置上，介質從下往上流。
3、DN250以上采用先進的多密封，雙支架，采用導向運動（能極大提高抗水錘沖擊）、介質從上方進入，較好解決了大口徑截止閥啟閉力矩大，密封無法關嚴，填料室跑冒，有力提高了閥門各項性能與使用范圍。（“關”的力矩是普通閥門的10％“開”的力矩是普通閥門的3％）。
4、不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度。
5、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
不銹鋼截止閥標準規范：
設計制造標準：GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
不銹鋼截止閥零件材料與工況：
零件名稱
Part name
|
材 料Material
|
|
Q41W-16P-25P-40R
|
Q41W-16R-25P-40R
|
閥體、閥蓋
Body donnet
|
鉻鎳鈦鋼
Ci Ni Ti
|
鉻鎳鉬鈦鋼
Ci Ni Mo Ti Steel
|
閥 板
Wedge gate
|
閥 桿
Stem
|
閥桿螺母
Stem
|
鋁鐵青銅Al bronze
|
手 輪
Hand wheel
|
灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron
|
不銹鋼截止閥主要尺寸及重量：
型 號
Type
|
公稱通徑
DN
|
尺 寸
|
|
L
|
D
|
D1
|
D2
|
H
|
b-f
|
Z-Φd
|
Do
|
|
J41W-16P(R)
|
15
|
130
|
95
|
65
|
45
|
170
|
16-2
|
4-14
|
120
|
|
20
|
150
|
105
|
75
|
55
|
190
|
16-2
|
4-14
|
140
|
|
25
|
160
|
115
|
85
|
65
|
205
|
16-2
|
4-14
|
160
|
|
32
|
180
|
135
|
100
|
78
|
270
|
18-2
|
4-18
|
180
|
|
40
|
200
|
145
|
110
|
85
|
310
|
18-3
|
4-18
|
200
|
|
50
|
230
|
160
|
125
|
100
|
358
|
18-3
|
4-18
|
240
|
|
65
|
290
|
180
|
145
|
120
|
373
|
18-3
|
4-18
|
280
|
|
80
|
310
|
195
|
160
|
135
|
435
|
20-3
|
8-18
|
320
|
|
100
|
350
|
215
|
180
|
155
|
500
|
20-3
|
8-18
|
360
|
|
125
|
400
|
245
|
210
|
185
|
614
|
22-3
|
8-18
|
400
|
|
150
|
480
|
280
|
240
|
210
|
674
|
24-3
|
8-23
|
400
|
|
200
|
600
|
335
|
295
|
265
|
818
|
26-3
|
12-23
|
450
|
|
250
|
730
|
405
|
355
|
320
|
969
|
30-3
|
12-25
|
550
|
