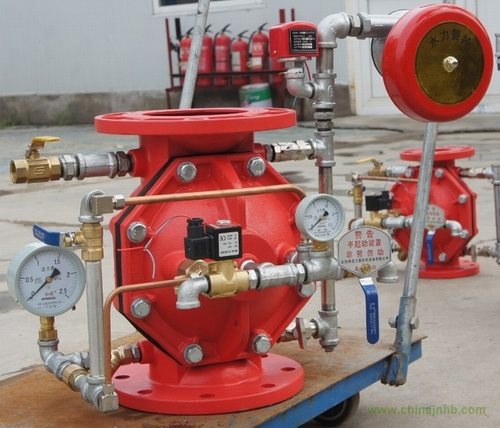

ZSFM型隔膜式雨淋報警閥提供兩種報警方式：
機械方式，即可用水流推動水力警鈴報警；
電控方式，通過壓力開關發出的電信號使電訊音器發出報警。雨淋報警系統是有雨淋報警閥、探測控制系統及必要的閥、管件、接管和壓力表等組成的滅火系統。
控制柜發出信號打開電磁閥之后，仍要求持續的電信號保持電磁閥的打開狀態，直到接到關閉信號后才能關閉電磁閥。控制管路上的電磁閥關閉時保持雨淋閥隔膜室（控制腔）內的水壓壓力，能使雨淋閥不打開。當電磁閥接到命令打開時，隔膜室（控制腔）則通過泄壓的方式使雨淋閥打開。
ZSFM型隔膜式雨淋報警閥規范和性能
|
公稱通徑
|
DN100、DN150、DN200
|
|
額定工作壓力
|
不低于1.2MPa
|
|
供水壓力范圍
|
0.14～1.6MPa
|
|
密封試驗壓力
|
2.4MPa
|
|
報警口壓力
|
=0.05MPa
|
|
產品試用標準
|
GB5135.5-2003《自動噴水滅火系統第5部分：雨淋報警閥》
|
ZSFM型隔膜式雨淋報警閥說明
雨淋閥是雨淋閥系統和預作用系統中用于控制水流和起報警作用的裝置。即在出現火災時控制系統才使隔膜打開，讓水流入系統管網內進行滅火，并使水力警鈴報警。
雨淋閥上的隔膜室（控制腔）內的水壓高低控制著隔膜的開或閉。當控制室內的水壓等于供水壓力時，隔膜關閉，水不能進入系統側；當該處的水壓比供水壓力低時，則隔膜被供水壓力頂開，水流入系統側，進行噴水滅火。
隔膜室（控制腔）內的壓力，由裝在保護區內的探測系統來控制，這個探測系統同時也就是雨淋閥隔膜的驅動系統，此系統分為電動控制，氣動控制或液壓控制。
雨淋報警閥系統在系統側管網上都裝開式噴頭并由雨淋閥供水。
ZSFM型隔膜式雨淋報警閥主要外形和連接尺寸
|
型號
|
規格DN
|
長L
|
寬W
|
高H
|
法蘭螺孔Z-d
|
選用螺栓、螺母參考尺寸
|
|
ZSFM
|
100
|
440
|
750
|
600
|
8-Φ18
|
16-M16×135
|
|
150
|
480
|
800
|
680
|
8-Φ22
|
16-M20×140
|
|
200
|
580
|
850
|
780
|
12-Φ22
|
24-M20×150
|
