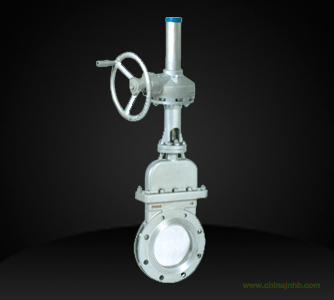

上海PFZ573傘齒輪傳動刀型閘閥
規格參數
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50~600mm NPS 2"~24"
適用溫度：-38~+650℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
配套附件：安裝法蘭
刀型閘閥結構特點：
1、 提升式的閘板密封面，可刮除密封面上的粘著物，自動清理雜物。
2、 不銹鋼閘板可防止腐蝕引起的密封泄漏。
3、 硬質全金密封面能保證密封耐磨性能和要求。
4、 閥體密封面沒有凹槽，不產生積留物，能保證開啟靈活。
5、 短結構長度，可節省原料、安裝空間也有效支持管道強度。
6、 科學的上密封填料函設計，使上密封安全有效，經久耐用。
7、 三角形的支架節省原材料，保證需要的力學性能。
8、 閥體上的導向塊使閘板正確運動，四個擠壓塊保證閘板有效密封。
9、 閥體加強筋設計提高閥體的強度。
10、 不銹鋼閥桿經久耐用，雙頭螺栓使啟閉更為迅速。
11、 可任意選用驅動機構。
12、 150以上口徑，采用全封閉結構，更能有效開啟和防止泄漏。
13、 氟橡膠密封面能達到密封效果，提高使用溫度。
14、 橡膠密封面直接硫化在閥體內，不會脫落。
