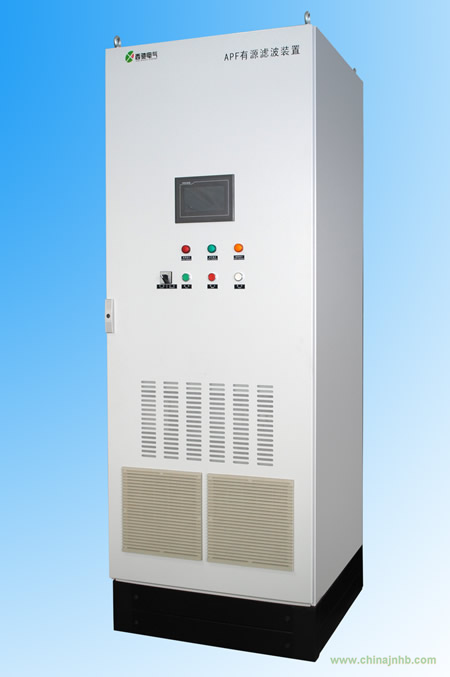

XC APF有源電力濾波器

基本原理

有源電力濾波器以并聯方式接入電網，實時檢測補償對象的電壓和電流，經指令電流運算單元計算，采用寬頻脈沖調制信號變換技術驅動IGBT模塊。向電網輸入與電網諧波電流相位相反、大小相等的電流，兩種諧波電流正好相互抵消，從而達到濾除諧波、動態補償無功的功能，得到期望的電源電流。

技術特點
1、采用DSP+FPGA智能控制系統，確保諧波檢測和補償控制精確有效，采用了瞬時無功功率補償理論的諧波電流檢測技術，實時檢測諧波電流，自動跟蹤電網諧波變化，響應速度快，可同時濾除2～50次諧波，具有遠程通訊接口。

2、原裝進口IGBT模塊，采用的最新第四代IGBT技術，開關損耗和通態損耗大大減小，使用壽命更長。

3、直流母線電容器：薄膜電容
?承受紋波電流大，耐壓能力強；
?使用壽命長，設計壽命20年；
?具有自愈能力的安全膜技術，大大提高了安全性。

4、友好人機界面：
?7英寸中文觸摸屏；
?設置運行參數；
?系統運行狀態顯示；
?報警顯示及故障查詢。
5、采用LCL拓?fù)浣Y(jié)構：
?由于采用LCL拓?fù)浣Y(jié)構濾波性能好，APF補償時IGBT產生的高次諧波不會注入電網，補償效果更好；
?適應于任何現場電網的系統阻抗，不會發生諧振，保證裝置安全。

6、具備完善的保護功能，電網過壓、欠壓、過流、過載、過熱及限流保護。
7、采用光纖通訊，即抗干擾又能確保指令快速執行。
8、補償方式靈活，即治理諧波又補償無功，提高功率因數；既可對諧波源進行單獨補償，又可對多個諧波源集中補償。
