深圳鶴牌閥門有限公司主要生產【加長桿彈性座封閘閥MZ45X,RVZM】，是目前國內最大的《閘閥》在線銷售生產商。公司集成優質的加長桿彈性座封閘閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存，為用戶提供閘閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
加長桿彈性座封閘閥MZ45X,RVZM原理作用：
|
地埋（加長桿）彈性座封閘閥采用可以免維護及延長閥桿的設計方案，一次性地埋，避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資，美化道路環境，耐碾壓，避免井蓋丟失造成安全事故。閥桿可根據閥井深度隨意伸縮，地埋（加長桿）彈性座封閘閥閥桿頂部設有閥門開關顯示，可加裝信號遠傳裝置，閥門誤開關鎖閉裝置。
彈性座封閘閥，采用新穎的結構設計、嚴格的制造技術和高性能的新型材料，克服了傳統閘閥密封不良、內件特別是閘板易銹蝕、橡膠彈性疲乏易老化等缺陷，密封性能可靠，操作輕快，維護簡單便利，使用壽命長。適用于生活用水系統、給排水系統、污水處理系統、化工流體輸送系統等，在建筑、城市環保、石化、醫藥、食品、冶金、紡織、電力等行業的流體管線上作為截?cái)嘌b置使用。
|
加長桿彈性座封閘閥MZ45X,RVZM性能特點：
|
①可調加長傳力桿可隨閘閥填埋深度加長，以使傳動方頭靠近地面，便于開關閥門；
②可調加長密封套管保護加長傳力桿不受泥沙擠壓，便于旋轉中心軸；
③閘閥在啟閉過程中，中心軸不上下竄動，減小填埋深度，不會高出地面；
④頂部密封盒有防盜，防護多種功能；占地面積?。徊慌萝?chē)輪碾壓；
⑤用專用梯形板手啟閉閘閥，避免無關人員隨意啟閉閘閥。
彈性座封閘閥備注：
RVXX表示明桿式閘閥，RVXP表示附省力裝置；
RRXX表示明桿式閘閥；
RRHX表示明桿式附手輪；
RREX表示明桿式附電動操作裝置；
RVCX表示非明桿式附傳動帽；
RVHX表示非明桿式附手輪；
RVHS表示非明桿式信號顯示器；
RVEX表示非明桿式附電動操作裝置；
RVCH表示非明桿式附傳動帽臥式操作裝置；
RVHH表示非明桿式附手輪臥式操作裝置。
|
加長桿彈性座封閘閥MZ45X,RVZM技術參數：
|
|
公稱壓力
﹝MPa﹞
|
試驗壓力﹝MPa﹞
|
適用溫度
|
適用介質
|
|
殼體
|
密封
|
|
1.0
|
1.5
|
1.1
|
≤80℃
|
水、油品、
污水、海水
|
|
1.6
|
2.4
|
1.76
|
|
加長桿彈性座封閘閥MZ45X,RVZM部件材質：
|
|
零件名稱
|
材質
|
|
閥體
|
球墨鑄鐵
|
|
閘板
|
球墨鑄鐵+三元乙丙/丁晴橡膠
|
|
閥桿
|
不銹鋼
|
|
O型密封圈
|
丁晴橡膠
|
|
閥桿螺母
|
錫青鋼
|
|
手輪
|
鑄鐵
|
|
加長桿彈性座封閘閥MZ45X,RVZM外形尺寸：
|
|
公稱直徑
|
L：結構長度
|
D：法蘭外徑
|
D1：密封面直徑
|
D2：螺栓孔中心圓直徑
|
Z-D：孔數和孔徑
|
H：高度
|
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6mpa
|
根據客戶需要
|
|
DN50
|
178
|
165
|
99
|
125
|
4-Φ19
|
|
DN65
|
190
|
185
|
118
|
145
|
4-Φ19
|
|
DN80
|
203
|
200
|
132
|
160
|
4-Φ19
|
8-Φ19
|
|
DN100
|
229
|
220
|
156
|
180
|
8-Φ19
|
|
DN125
|
254
|
250
|
184
|
210
|
8-Φ19
|
|
DN150
|
267
|
285
|
211
|
240
|
8-Φ23
|
|
DN200
|
292
|
310
|
266
|
295
|
8-Φ23
|
12-Φ23
|
|
DN250
|
330
|
395
|
405
|
319
|
350
|
355
|
12-Φ23
|
12-Φ28
|
|
DN300
|
356
|
445
|
460
|
370
|
400
|
410
|
12-Φ23
|
12-Φ28
|
|
DN350
|
381
|
505
|
520
|
429
|
460
|
480
|
16Φ23
|
16-Φ28
|
|
DN400
|
406
|
565
|
580
|
480
|
515
|
525
|
16Φ28
|
16-Φ31
|
|
DN450
|
432
|
615
|
640
|
530
|
548
|
565
|
585
|
20Φ28
|
20-Φ31
|
|
DN500
|
457
|
670
|
715
|
582
|
609
|
620
|
650
|
20-Φ28
|
20-Φ34
|
|
DN600
|
508
|
780
|
840
|
682
|
720
|
725
|
770
|
20-Φ31
|
20-Φ37
|
|
DN700
|
610
|
895
|
910
|
794
|
794
|
840
|
840
|
24-Φ31
|
24-Φ37
|
|
DN800
|
660
|
1015
|
1025
|
901
|
901
|
950
|
950
|
24-Φ34
|
24-Φ40
|
|

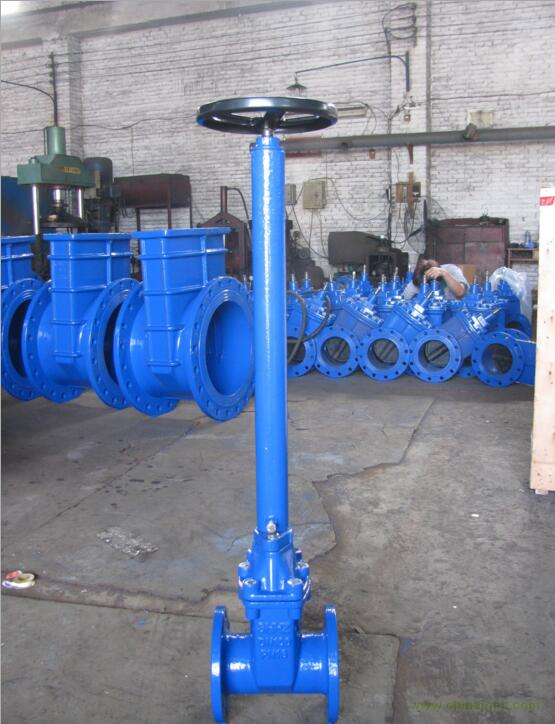

加長桿彈性座封閘閥MZ45X,RVZM產品實拍：
|
|
加長桿彈性座封閘閥相關產品型號編制：
|
閘閥型號代表說明：
以下是閘閥型號代表說明，此閘閥型號編制方式是根據鶴牌閥門生產的產品，結合國際閥門型號標準組合而來的。如有疑問歡迎來電質詢。對于定做和特殊產品型號另做選型。內容主要是針對閘閥的代號、附加要求、驅動、連接、結構、密封件、壓力、材質等做組合細分說明。
→閘閥型號編制方法：
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；
閘閥類型表示：Z；
驅動方式表示：手動無代號、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動；
連接方式表示：4法蘭連接，6焊接，7對夾式；
結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板；
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金；
壓力等級表示：PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。
舉例WZ41H-150LB美標波紋管閘閥，W波紋管、Z閘閥、4法蘭、1明桿楔式單閘板、H不銹鋼、150LB磅級壓力。
→閘閥常見型號：
彈性座封閘閥：Z40X、Z40H；
不銹鋼閘閥：Z40W、Z41W、Z40H、Z41H；
電動閘閥：Z940H、Z941H、Z943W、Z944H、Z945X、Z943H;
氣動閘閥：Z641F、Z641H、Z641W；
焊接閘閥：Z60H、Z61H、Z62H、NKZ64H；Z560H、Z561H、Z960H、Z961H；
漿液閥：Z73X、Z73H、Z673X、Z673H、Z973X、Z973H；
刀型閘閥：PZ43H、PZ543H、PZ643H、PZ943H、PZ73H、PZ573H、PZ673H、PZ973H；
明桿閘閥：Z41X、Z41H、Z41X、Z42H、Z44X；
暗桿閘閥：Z45X、Z45H、Z47F；
螺旋閘門：LMD單向、LMS雙向；
傘齒輪閘閥：Z540H、Z541H、Z542H、Z543H、Z545H;
波紋管閘閥：WZ41H、WZ41W；
低溫閘閥：DZ40H、DZ40W、DZ40Y、DZ41F、DZ41H、DZ41W、DZ41Y。
|
加長桿彈性座封閘閥MZ45X,RVZM使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②加長桿彈性座封閘閥MZ45X,RVZM安裝使用說明書下載。
