主要技術性能：
材料：優質合金鋼、40Cr、304
潤滑：裝有潤滑加油器，保證潤滑良好
硬度：節叉淬火硬度40°- 45°;中心滑塊淬火45°- 50°;肖軸滲碳淬火50°- 55°
轉角：以兩軸中心線為準，保證37°范圍內轉動靈活，無卡阻
成品孔：圓孔、鍵槽、四方孔、內六角孔
額定轉速：≤1300RPM
最大靜扭矩：≤2000N.m
使用場合：假肢、機器人、機器模型、電動自行車、汽車、紡織機械等
|
咨詢/訂購示例：
1).型號+內徑+外徑
例:內徑d=5mm、外徑D=10mm
選型：?jiǎn)喂?jié)式（型號符號：E或WSD);雙節式（型號符號：D或WS)
E5x10-G 或 WSD5x10
2).型號不清楚
需提供：內徑、外徑、長度
|
|

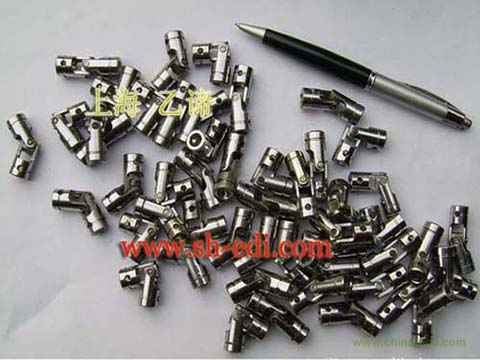

WSD單節小型萬向節主要尺寸及基本參數：
|
型號及規格
|
額定
扭矩
Nm
|
d
|
D
|
L2
|
L1
|
C
|
SW
|
Q
|
a
|
b
|
Kg(G)
|
|
編號
|
型 號
G
|
|
001G
|
E5 x 10-G
|
5.0
|
5
|
10
|
31
|
15
|
8.8
|
5
|
5
|
|
|
0.01
|
|
002G
|
E6 x 12-G
|
5.0
|
6
|
12
|
31
|
15
|
8.9
|
6
|
6
|
|
|
0.02
|
|
01G
|
E6 x 16-G
|
11.2
|
6
|
16
|
34
|
17
|
8
|
6
|
6
|
2
|
7
|
0.03
|
|
02G
|
E8 x 18-G
|
15
|
8
|
18
|
40
|
20
|
11
|
8
|
8
|
2
|
9
|
0.04
|
|
03G
|
E10 x 16-G
|
25
|
10
|
16
|
52
|
26
|
12
|
10
|
10
|
3
|
11.4
|
0.08
|
|
E10 x 20-G
|
20
|
48
|
24
|
|
04G
|
E12 x 23-G
|
45
|
12
|
23
|
56
|
28
|
13
|
12
|
12
|
4
|
13.8
|
0.12
|
|
E12 x 25-G
|
25
|
|
05G
|
E14 x 25-G
|
60
|
14
|
25
|
74
|
37
|
13
|
14
|
14
|
5
|
16.3
|
0.15
|
|
06G
|
E16 x 30-G
|
71
|
16
|
30
|
70
|
35
|
16
|
16
|
16
|
6
|
18.3
|
0.25
|
|
07G
|
E18 x 32-G
|
120
|
18
|
32
|
74
|
37
|
17
|
18
|
18
|
6
|
20.8
|
0.30
|
|
08G
|
E20 x 36-G
|
140
|
20
|
36
|
82
|
41
|
18
|
20
|
20
|
6
|
22.8
|
0.40
|
|
09G
|
E22 x 38-G
|
200
|
22
|
38
|
95
|
47.5
|
22
|
22
|
22
|
6
|
24.8
|
0.50
|
|
10G
|
E25 x 44-G
|
280
|
25
|
44
|
108
|
54
|
26
|
25
|
25
|
6
|
28.3
|
0.85
|
|
E25 x 46-G
|
46
|
|
11G
|
E30 x 48-G
|
450
|
30
|
48
|
123
|
60
|
38
|
30
|
30
|
8
|
33.8
|
1.00
|
|
12G
|
E35 x 58-G
|
560
|
35
|
58
|
140
|
70
|
41
|
35
|
35
|
10
|
38.8
|
1.70
|
注：1、成品孔徑按客戶要求制作，圓柱銷、開鍵槽、六角孔和方孔。
2、特殊規格要求可按來圖來樣訂作。詳情請垂詢。
3、重量為近似重量，只作參考
