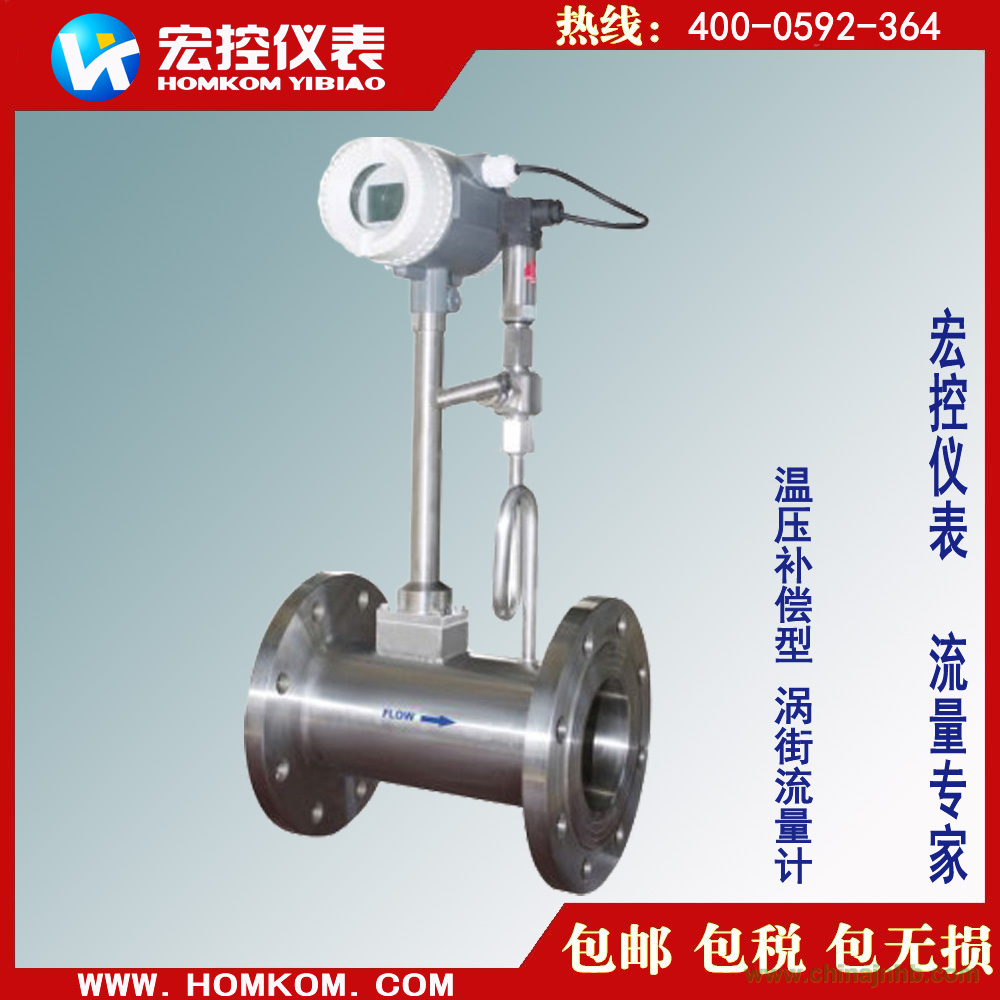

HKGB蒸汽渦街流量計全新的設計理念，將溫度、壓力、流量信號集于一體，通過數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。 主要用于工業管道中蒸汽介質流體的流量測量,蒸汽渦街流量計特點是壓力損失小，量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。蒸汽渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
【蒸汽渦街流量計簡述】
HKGB系列蒸汽渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
f=St×V/d
式中：
f 渦街發生頻率（Hz）
V 旋渦發生體兩側的平均流速（m/s）
St 斯特哈羅爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便形成了一系列的交變電信號，經前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
【蒸汽渦街流量計技術參數】
|
產品名稱
|
蒸汽渦街流量計
|
|
儀表口徑
|
DN200~DN1500
|
|
公稱壓力（Mpa）
|
1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制）
|
|
精度等級
|
±1.5%、±1%
|
|
量程比
|
1:10；1:15；1:20
|
|
傳感器材質
|
304不銹鋼、316（L）不銹鋼等
|
|
使用條件
|
介質溫度：-40℃～+250℃、-40℃～+320℃
環境溫度：-20℃～+60℃
相對濕度：5%～95%
大氣壓力：86Kpa～106 Kpa
|
|
信號輸出功能
|
脈沖信號、4～20mA信號
|
|
通訊輸出功能
|
RS485通訊輸出、HART協議等
|
|
工作電源
|
-
外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等
-
內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作
|
|
信號線接口
|
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
|
|
防爆等級
|
ExiaIICT5或ExdIIBT6
|
|
防護等級
|
IP65或更高（可訂制）
|
【蒸汽渦街流量計測量范圍】
|
儀表口徑
（mm）
|
液體測量范圍
（m3/h）
|
氣體測量范圍
（m3/h）
|
連接方式
|
耐壓等級
（Mpa）
|
|
DN15
|
1.2-6.2
|
5-25
|
法蘭夾裝/法蘭連接
|
2.5/1.6
|
|
DN20
|
1.5-10
|
8-50
|
法蘭夾裝/法蘭連接
|
2.5/1.6
|
|
DN25
|
1.6-16
|
10-70
|
法蘭夾裝/法蘭連接
|
2.5/1.6
|
|
DN32
|
1.9-19
|
15-150
|
法蘭夾裝/法蘭連接
|
2.5/1.6
|
|
DN40
|
2.5-26
|
22-220
|
法蘭夾裝/法蘭連接
|
2.5/1.6
|
|
DN50
|
3.5-38
|
36-320
|
法蘭夾裝/法蘭連接
|
2.5/1.6
|
|
DN65
|
6.2-65
|
50-480
|
法蘭夾裝/法蘭連接
|
2.5/1.6
|
|
DN80
|
10-100
|
70-640
|
法蘭夾裝/法蘭連接
|
2.5/1.6
|
|
DN100
|
15-150
|
130-1100
|
法蘭夾裝/法蘭連接
|
2.5/1.6
|
|
DN125
|
25-250
|
200-1700
|
法蘭夾裝/法蘭連接
|
1.6/1.6
|
|
DN150
|
36-380
|
280-2240
|
法蘭夾裝/法蘭連接
|
1.6/1.6
|
|
DN200
|
62-650
|
580-4960
|
法蘭夾裝/法蘭連接
|
1.6/1.6
|
|
DN250
|
140-1400
|
970-8000
|
法蘭夾裝/法蘭連接
|
1.6/1.6
|
|
DN300
|
200-2000
|
1380-11000
|
法蘭夾裝/法蘭連接
|
1.6/1.6
|
【蒸汽渦街流量計產品特點】
● 可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
● 不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
● 安全防爆，適用于惡劣環境
● 無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
● 采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
● 溫壓補償一體化設計;
● 電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
● 同時顯示流量值與累計流量值,不必輪流切換。
● 采用抗振動探頭，有效消除外界振動影響。
● 電路采用表面貼裝工藝，結構緊湊，可靠性高。
● 采用分體式信號轉換器，電纜最長10米。
● 量程比寬達20：1
● 儀表整體結構設計合理，動態測量范圍寬，壓力損失小
● 表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
● 現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接；
【渦街流量計安裝要求】
為了保證準確的測量，流量計的上游側和下游側必須有足夠長的直管段，上游流動分布盡可能不受干擾，如果有控制和節流裝置最好裝在下游。直管段長度用流量計口徑D 的倍數來表示，上游側和下游側最小的直管段要求如下：
● 上游側：10D （10 倍口徑）
● 下游側：5D （5 倍口徑）
介質流向必須與流量計上流向箭頭方向一致，垂直管道需要安裝在下進上出的管道；
泵或閥等引起的管道振動將造成流量測量偏差，嚴重時甚至影響儀表的正常測量，必要時請支撐管道或用軟管隔離；
為便于安裝，管道與墻的距離應大于0.5米，若小于0.5米，請在儀表之前接線；
不要給儀表加隔熱層；
為便于觀察，可轉動顯示板90°或180°，或轉動信號轉換器外殼90°或180°；
確保單相流，在氣體 液體 和蒸汽中不允許存在液滴 氣泡和固體顆粒；
在測量蒸汽和壓縮空氣時，若干燥度小于95%，需要在儀表上游50D的地方安裝濕度分離器；
氣體若有固體顆粒，請加裝過濾器或過濾網。
【蒸汽渦街流量計型號說明】
HKGB（E）-□□□□ □□□□□□□□
┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈
│ │ │ │ │ │ │ │ └ 特殊類型：F-分體式 Q-潛水型 N-耐腐蝕型 A-本安型 D-不斷流檢修型
│ │ │ │ │ │ │ └─ 補償方式：N-不帶補償 P-帶壓力補償 T-帶溫度補償 PT-溫壓補償
│ │ │ │ │ │ └── 壓力規格：2-1.6MPa 3-2.5MPa 4-4.0MPa 5-更高壓力
│ │ │ │ │ └─── 溫度規格：2- -20℃~50℃ 3-+50℃~250℃ 4-+250℃~350℃ 5-+350℃~500℃（僅電容式）
│ │ │ │ │
│ │ │ │ └──── 輸出類型：2-脈沖無顯示 3-脈沖帶顯示 4-電池供電帶顯示 5-兩線制4-20mA無顯示
│ │ │ │ 6-兩線制4-20mA帶顯示 7-兩線制4-20mA帶HART 8-三線制4-20mA帶顯示 9-三線制4-20m帶RS485
│ │ │ └───── 公稱通徑：DN15~DN3000(用數字表示例如DN200就用0200)
│ │ └────── 介質類型：2-液體 3-氣體 4-蒸汽
│ └─────── 安裝方式：2-法蘭卡裝式 3-法蘭連接式 4-管道對焊式 5-固定插入式 6-球閥插入式
│
└───────── HKGB-壓電式渦街流量計 HKGE-電容式渦街流量計
選型說明
HKGB-246-50-622-NPT含義為：HKGB系列壓電式渦街流量計，法蘭卡裝式，測蒸汽，4-20mA輸出現場液晶顯示，溫度為常溫，公稱壓力1.6MPa，帶溫壓補償本安型
【蒸汽渦街流量計安裝要求】
為了保證準確的測量，蒸汽渦街流量計的上游側和下游側必須有足夠長的直管段，上游流動分布盡可能不受干擾，如果有控制和節流裝置最好裝在下游。直管段長度用流量計口徑D 的倍數來表示，上游側和下游側最小的直管段要求如下：
● 上游側：10D （10 倍口徑）
● 下游側：5D （5 倍口徑）
