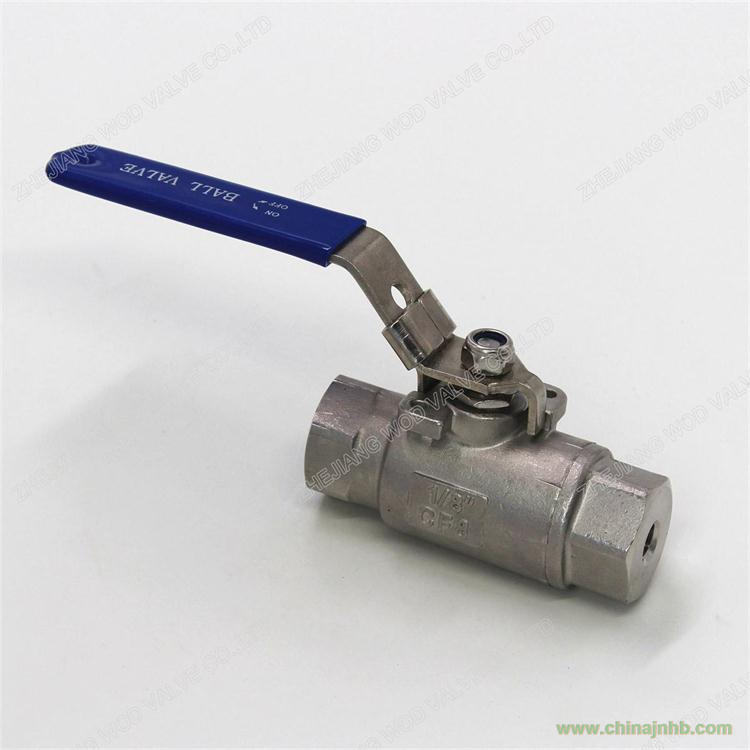

型號:Q11F
規格:1/4″-2″
主體材質:CF8/CF8M/WCB
操作方式:手柄手動
外部特征:兩片式
內部特征:全通徑
公稱壓力:3000WOG-6000WOG
適用溫度:-40~180℃
連接方式:內螺紋
螺紋標準:NPT/BSPT/DIN259/BSP/ISO228...
結構形式:浮動球球閥
流動方向:雙向
外形:中型
標準:國標
手柄:帶/不帶鎖
主要零部件:閥體、閥蓋、閥座、墊圈、止推墊圈、填料、壓蓋、螺母、閥桿、球體、手柄、手柄套、鎖
主要零部件材質
序號
|
零件名稱
|
材質
|
1
|
閥體
|
CF8/CF8M/WCB
|
2
|
閥蓋
|
CF8/CF8M/WCB
|
3
|
閥座
|
NYLON/PEK/PCTFE
|
4
|
墊圈
|
PTFE/RPTFE
|
5
|
止推墊圈
|
PTFE/RPTFE
|
6
|
填料
|
PTFE/RPTFE
|
7
|
壓蓋
|
SS201/SS304
|
8
|
螺母
|
SS304/SS316
|
9
|
閥桿
|
SS304/SS316
|
10
|
球體
|
SS304/SS316
|
11
|
手柄
|
SS201/SS304
|
12
|
手柄套
|
PVC
|
13
|
鎖
|
SS201/SS304
|
