一、概述

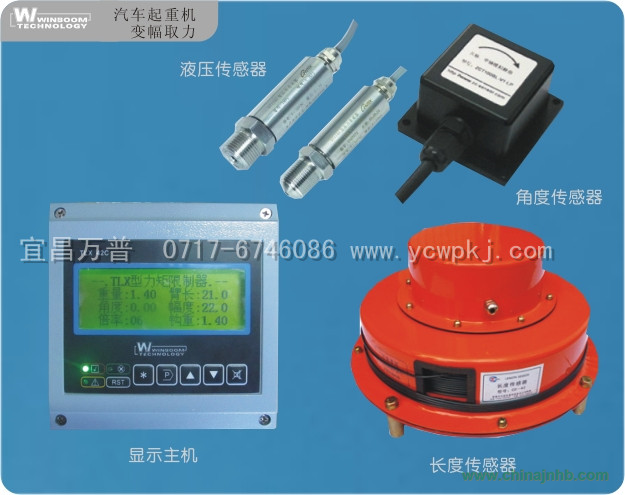

TLX55型力矩限制器（以下簡稱力限器）和控制系統適用于汽車起重機。TLX55型力限器給起重機操作者提供了豐富有效的作業信息，使起重機在其設計參數范圍內有效地被使用。多種信號傳感器配合儀表，力限器可以實時地給操作者提供大臂長度、角度、工作幅度、額定起重量和實際起重量等方面的信息。當起重機的操作超出了允許的安全范圍，力限器將發出報警提醒操作者停止違規操作，同時發出自動鎖死向危險方向運動的控制信號。系統由顯示主機，長度傳感器，角度傳感器，液壓傳感器，高度限位開關等組成。
二、主要功能
顯示-直觀地顯示實際起重量、額定起重量、臂長、角度、工況、倍率等起重機作業參數
-
當起重機出現下面任何一種情況時，TLX55型力矩系統發報警聲。
-
-起重機力矩超載
-
-起重機吊具起升超限
-
-力限器系統故障
控制
-
配合起重機電器系統，當系統發出報警時，以下任何一項危險方向操作都被禁止執行:
-
-吊臂向下變幅
-
-吊臂伸出
-
-吊具起升
-
此時，系統只允許安全方向的操作，即：
-
-吊臂向上變幅
-
-吊臂縮回
-
-吊具下降
三、技術參數
-
顯 示：
5.7彩色
-
模擬量輸入： 6
-
開關量輸出： 6
-
控制量輸出： 6
-
工 作 電源： DC24V±15%
-
數 據 存儲： 有
-
系 統 誤差： ≤±5%
-
顯 示 尺寸： 100·76mm
-
外 觀 尺寸： 146·151mm
-
外 殼 材料： 金屬
-
工 作 溫度： －20℃-﹢70℃
-
存 儲 溫度： －30℃-﹢75℃
-
下 載 接口： USB（選裝）
-
通 訊 接口： CANopen2.0/RS485
