一、斯派莎克減壓閥作用

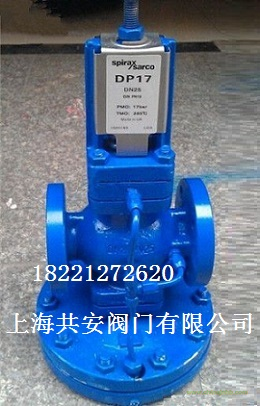

25P/DP17型導閥型隔膜式減壓閥，公稱規格15-200mm，一般采用RF、FM、RJ等連接方式，是我公司參考國外先進減壓閥產品研制開發的先導式超大膜片減壓閥，該產品在傳統減壓閥基礎上做了很大的改進，使用更加優異的新型材料膜片，并大大加大了工作面積，使膜片的反饋精度更高，調壓更加精準穩定。
二、斯派莎克減壓閥參數
|
公稱壓力(Mpa)
|
2.5
|
|
殼體試驗壓力(Mpa)*
|
3.75
|
|
密封試驗壓力(Mpa)
|
2.5
|
|
最高進口壓力(Mpa)
|
2.5
|
|
出口壓力范圍(Mpa)
|
0.02~1.6
|
|
壓力特性偏差(Mpa)△P2P
|
GB12244-1989
|
|
流量特性偏差(Mpa)P2G
|
GB12244-1989
|
|
滲漏量
|
GB12245-1989
|
※殼體試驗不包括膜片、頂蓋
三、斯派莎克減壓閥結構
|
主要零件材料
|
零件名稱
|
零件材料
|
|
閥體、上蓋
|
WCB
|
|
閥座
|
2CR13
|
|
閥瓣
|
2CR13
|
|
閥桿
|
2CR13
|
|
膜片
|
1CR18NI9TI
|
|
調節彈簧
|
60SI2MN
|
|
流量系數
|
DN
|
CV
|
|
15
|
2.9
|
|
20
|
5.3
|
|
25
|
8.6
|
|
32
|
11.6
|
|
40
|
16.5
|
|
50
|
29.1
|
|
四、斯派莎克減壓閥尺寸
|
DN
|
L
|
H1
|
H
|
D
|
|
15
|
147
|
235
|
145
|
207
|
|
20
|
154
|
235
|
145
|
207
|
|
25
|
160
|
235
|
145
|
207
|
|
32
|
180
|
250
|
160
|
220
|
|
40
|
196
|
250
|
160
|
220
|
|
50
|
230
|
270
|
180
|
220
|
