山東光大閥門有限公司是一家集研發、生產、銷售為一體的專業性生產企業，公司自成立以來一直秉承“質量第一、服務至上”的經營理念，公司生產的產品具有應用范圍廣，質量過硬，無內外泄露，頻繁開關不卡死等優點，在全國各地的化工企業、熱電企業、鋼鐵企業、印染企業、食品企業中得到廣泛應用，同時也獲得了廣大用戶的一致好評，并成為穩定的供應商。公司在生產過程中，不斷吸收國內外產品結構及生產工藝的先進特點，不斷提高產品的科技含量，從一些技術細節入手，完善產品的綜合性能，提高廣大用戶的滿意度。

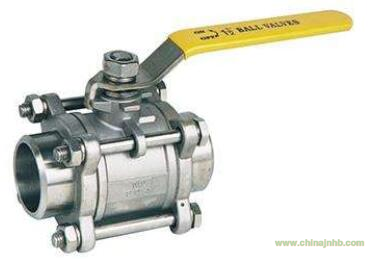

對焊球閥的關閉件是個球體，它是依靠球體繞閥體中心線作90度旋轉來達到開啟、關閉的一種閥門。直通式球閥在管路中主要用來做切斷介質的。結構形式有二片式和三片式，對接焊方式有承插焊、坡口焊、平。對焊球閥是近年來被廣泛采用的一種新型閥門，此閥可水平安裝或垂直安裝。
一、Q61F三片式對焊球閥產品特征
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：Q61F-16P手動焊接球閥（W.O.G）
螺紋類型：G.NPT.BSPT.BSP.DI259/2999
二、Q61F三片式對焊球閥主要連接尺寸及重量
|
SIZE
|
1/4"
|
143/8"
|
17.51/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
60
|
60
|
70
|
85
|
95
|
110
|
130
|
150
|
190
|
210
|
268
|
|
H
|
50
|
50
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
90
|
106.5
|
三、Q61F三片式對焊球閥主要零件材料
|
零件名稱
|
材質
|
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
閥桿螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
填料壓蓋螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不銹鋼SS304
|
不銹鋼SS304
|
