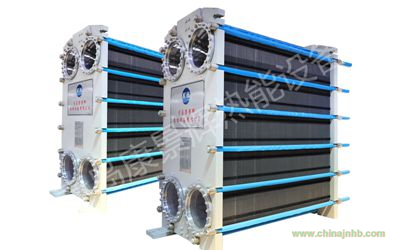

板式換熱器是由一組波紋板片、橡膠密封墊和一副金屬框架組成。板片之間構成流道并由密封墊密封。冷熱流體在密封墊的引導下分別交替的流過各自的流道并通過板片傳遞熱量。

產品概述：

產品型號分為：BR0.02-BR1.6系列、BRB0.35-BRB1.2系列。

規格：BR、BRB、BRG三個系列。

單板面積：0.02-1.6㎡  裝機面積：0.4-800㎡

工作溫度限制：230℃。  工作壓力限制：2.0MPa

板式換熱器特點：

板式換熱器是以波紋為傳熱面的新型、高效換熱器，它具有如下優點：

1、板式換熱器的傳熱系數高，一般可到4000-7000W/㎡.℃。與同樣的流速下的管殼式換熱器相比。此值約為管殼式換熱器傳熱系數的3-5倍。

2、板式換熱器體積小，占地面積小，散熱損失小，重量輕。板式換熱器結構緊湊，體積小，每立方米體積內約布置250平方米左右的傳熱面積，占地面積僅為管殼式換熱器的1/5-1/10。

3、拆裝清洗方便，甚至可以不必完全拆開僅把壓緊螺栓松開就可抽出板片清洗，更換膠墊，以至更換板片。

4、板式換熱器上設有觀察孔，冷熱介質發生泄漏時容易及時發現，可避免發生兩種介質混合現象。

型號說明：

BR人字型板式換熱器    單板有限的換熱面積：㎡  設計壓力：MPa

組裝總換熱面積：㎡  膠墊材料：丁腈為N，三元乙丙為E  框架形式：懸掛為I，不懸掛為VII。

應用范圍：

供熱空調和生活用水    食品工業    化學工業    在酸、制堿工業

在石油工業    電力工業    治金工業    其他場合

板片材質：

1、不銹鋼板SUS304、SUS304L、SUS316、SUS316L、SUS321

2、鈦板、鉬板

3、鈦鈀合金

4、如果用戶對材質有特殊需求，可訂貨時提出。

密封膠墊：

普通型膠墊，掛墊型膠墊。    規格：BR0.02-BR1.6    BRB0.35-BEB1.2

材質及耐溫范圍：1、丁腈橡膠（N)-20-110℃    2、三元乙丙橡膠（E）-50-150℃

3、氟橡膠（F）0-180℃       4、硅橡膠（Q）-65-230℃

優勢：

免粘膠墊實在膠墊模具設計時著呢加了板片和角孔邊緣的定位點，從而免去了用膠粘接的繁瑣工藝，節省了人力和材料。

在高溫條件下，由于不存在膠對板片腐蝕，可提高板式換熱器使用壽命1-2倍。

維修方面，不需要粘接，減輕了勞動強度，降低了維修成本。

防止了膠墊在槽中的滑動，可提高使用壓力6公斤左右。

并且板式換熱器不光可以用于換熱行業，也適用于食品，醫藥和化工行業。
