一、江西智慧用電監管系統/電氣火災隱患治理摘要：

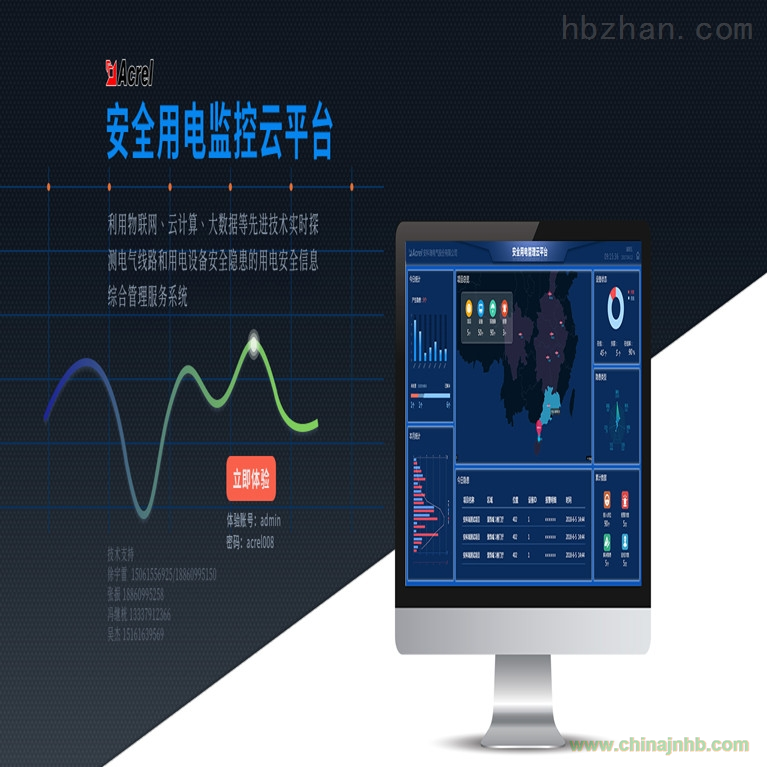

安科瑞Acrelcloud-6000安全用電管理平臺是針對我國當前電氣火災事故頻發而創新的一套電氣火災預警和預防管理系統，該系統是基于移動互聯網、云計算技術、通過物聯網傳感終端（現場監控模塊、傳輸模塊），將供電側、用電側電氣安全參數實時傳輸至云服務器。安全用電管理云平臺可以不受時間、地點、環境的限制，自行選擇合適的方式（本地電腦、手jiAPP、短信）來掌控用電系統的運行情況，真正做到“早預防、快報警、自診斷、出報告”的工作流程化。
二、江西智慧用電監管系統/電氣火災隱患治理地方政策
萍鄉市安全生產委員會辦公室關于推廣使用智慧用電安全管理系統的
通 知
各縣區（經開區、武功山）安委會，市安委會各成員單位：
為深入貫徹落實《國務yuan安委會關于開展電氣火災綜合治理工作的通知》（安委〔2017〕4號）、《全省電氣火災綜合治理工作實施方案》（贛安委字〔2017〕14號）、《全市電氣火災綜合治理工作實施方案》（萍安字〔2017〕24號）文件精神，深入推進火災等安全事故防控綜合治理體系建設，決定在全市各行業領域和企業推廣使用智慧用電安全管理系統。現將有關事項通知如下：
1、推廣使用智慧用電安全管理系統的重要意義
智慧用電安全管理系統是指通過物聯網技術對電氣引發火災的主要因素（導線溫度、電流和漏電電流）進行不間斷的數據跟蹤與統計分析，實時發現電氣線路和用電設備存在的安全隱患，并即時向用電單位管理人員發送預警信息，指導用電單位開展治理，達到消除潛在安全隱患的管理系統，是“科技興安”的一個重要組成部分。該系統能有效解決用電單位電氣線路老舊、小微企業無專業電工、肉眼無法直觀系統即時排查電氣隱患、隱蔽工程隱患檢查難等難題。引入該系統能有效提升生產用電單位消防安全管理和電氣設備本質安全水平，有效防范重大惡性火災財產損失和重大惡性人員傷亡責任事故的發生。目前，該管理系統正在全國各地推廣使用。
2、推廣使用智慧用電安全管理系統的主要范圍
（一）商場市場、賓館飯店；
（二）網吧酒吧、娛le場所；
（三）養老機構及救助福利機構；
（四）危險化學品生產、儲存、經營場所；
（五）城郊結合部農民出租房“人員集聚、電器使用集中”區域；
（六）工業企業，重點是竹木加工、家具、工藝品、紡織、服裝、鞋帽，汽車內飾等勞動密集型企業，以及涉塵、涉氨、噴涂等企業；
（七）醫院、學校、文保單位等領域；
（八）地下商場及其它地下人員密集場所。
3、推廣使用智慧用電安全管理系統的工作要求
按照“政fu倡導推動，企業自主參與，市場主導運作”原則，引導和推動社會力量參與支持安全生產工作，提升用電單位防控、治理能力，有效防范安全生產事故發生，確保全市人民生命財產安全。
三、項目意義
3.1、數據監控：系統對過剩余電流、短路、過溫度、過載、過壓、欠壓等電氣故障進行實時監控、報警、記錄。更可接入煙感和故障電弧等其他傳感器。
3.2、云端遠程控制：便捷地對設備進行遠程控制。通過手ji或網站能夠遠程對具體設備實施緊急拉閘、設置報警參數等控制指令
3.3、數據和隱患分析：數據分析結果可以為用戶提供參考價值，及早發現問題、杜絕隱患。
3.4、消息提醒：一旦發生任何電氣報警，則用戶APP或手ji短信將在5-10秒內到達用戶手ji端（視運營商網絡狀況）。
3.5、權限管理：三級金字塔管理權限。每個項目節點可指定管理員。金字塔型的權限管理保障了管理、運營、使用的安全和便捷性。
3.6、大數據存儲：云平臺提供超大容量的信息儲存及穩定的服務，提升了服務質量，能夠追溯至幾年前的數據。
3.7、集中監控：數據通過每個節點的2G/3G網絡傳輸至云端集中式管理和監控，主控端布置于城市消防大隊或運維單位，數據可存儲至阿里云。月流量低至每月每設備一元。
3.8、成本低部署方便：每個項目節點僅需配置探測器和無線傳輸模塊，無需配置主機和數據庫，插電自動連接云端，大大節約硬件成本和安裝調試成本。
關于故障電弧，也有一些明確規定如下：
國際上看，美國和德國應用要求較嚴格，為強制性應用。而歐洲其他國家則要求在住宅、酒店、醫院等類型建筑中使用。
我國目前意見相對集中的AFDD應用場所（請注意，不是建筑）有兩類：
1、商場、超市以及人員密集場所的照明、插座回路；
2、儲存可燃物品的庫房的照明、插座回路。
簡言之，人員密集場所+有可燃物的房間需設置AFDD， 設置部位為照明和插座回路。
四、智慧用電安全管理系統介紹
1、故障電弧探測器AAFD-32L
什么是電弧故障
由于觸頭接觸不良或者線路絕緣損壞而產生的電弧稱為“壞弧”，相對應的是“好弧”，正常操作開關而產生的電弧為“好弧”。言外之意“壞弧”會干壞事，即造成火災隱患，如不及時處理“壞弧”會造成很大的經濟損失，甚至人員傷亡事故。
《低壓配電設計規范》GB 50054-2011對電弧故障已經做出要求和規定。該規范第6.4.1條規定，當建筑物配電系統符合下列情況時，宜設置剩余電流監測或保護電器，其應動作于信號或切斷電源：
1、配電線路絕緣損壞時，可能出現接地故障；
2、接地故障產生的接地電弧，可能引起火災危險。
功能：
1.監測單相回路的故障電弧；
2.通過對電氣線路的實時監測能及時、準確的發現電氣線路中的故障和異常狀態，可幫助用戶迅速查明電氣故障發生的區域，以便及時消除電氣火災隱患；
3.具有聲光報警功能；
4.本探測器尺寸小巧、安裝方便，采用標準35mm導軌安裝；
5.具有故障電弧模擬發生功能，可以通過模擬故障電弧對本機進行性能測試；
6.具有通用485總線接口，采用標準Modbus協議進行數據交換，信號兼容性強。
2、ASCP300-1型限流式保護器（滅弧裝置）
說明：
1)采用壁掛式安裝方式；
2) 外形尺寸:180*280*100
3）目前開發型號： ASCP300-1/10A，ASCP300-1/20A，ASCP300-1/32A
功能一：短路限流
當線路發生短路故障時，能在150us內實現快速限流保護，抑制了因短路電流過大所引起的電氣火災事故。
功能二：過載限流
當被保護線路的電流超過額定電流，線路過載且過載持續時間超過動作時間（3-60秒）時，保護器限流保護。
功能三：超溫限流
當保護器的工作環境溫度和保護器內部器件溫度超過設定值時，產品實施超溫保護功能，防止因溫度過高造成產品損壞。
功能四：遠程監控
帶1路RS485通訊，接口，可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞Acrel-6000/B電氣火災監控主機，也可以是安科瑞Acrel-6000安全云平臺。
3、安全用電管理云平臺
安全用電管理云平臺采用分層分布式結構進行設計，即現場設備層、網絡通訊層和站控管理層，詳細拓撲結構如下：
現場電氣火災主機可通過2G/3G/4G移動網絡(移動、聯通2G網絡)和安全用電監管服務系統平臺通訊，云平臺可自行架設服務器，需要具備固定IP地址的寬帶接入，或者租用阿里云服務器（本地不需要固定IP寬帶）。
現場安裝的設備采集用電回路并聯電弧、串聯電弧，通過RS485方式上傳到本地電氣火災主機，當檢測到線路中存在引起火災的故障電弧時，故障電弧模塊現場的聲光報警，并將報警信息傳輸給上端電氣火災主機。電氣火災主機報警信號上傳至安全用電監管平臺后通過安全用電監管服務系統平臺或手jiAPP推送報警信號，并發送短信通知安全責任人，派運維員處理現場隱患。
五、電氣火災隱患治理模式
依托線上“隱患預警平臺”對電氣線路運行數據采集，通過大數據分析技術識別電氣隱患類型，由線下服務團隊提供隱患治理綜合服務，最終消除電氣隱患；“隱患管理平臺”為監管部門提供隱患監管、隱患治理、信息管理分析報告，實現區域機構電氣火災事故零發生。
系統應用包括基于實時監測的故障電弧監測預警系統、基于監測數據的隱患分析及監管系統以及根據監測數據的線下服務體系建設等功能。
系統具備遠程實時監測，異常數據報警，歷史信息查詢及統計，動態數據變化實時顯示，電氣線路安全隱患排查分析，及隱患分析處理等功能；同時系統支持移動終端登陸功能（APP）、第三方遠程服務托管、遠程程序升級、設備遠程維護等服務。
