一、三通直通式T型過濾器產品概述

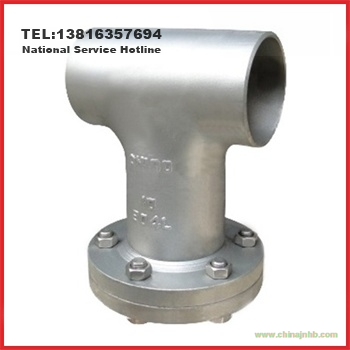

三通直通式T型過濾器主要由三通管件、法蘭、法蘭蓋、濾芯和濾芯擋圈等組成，其法蘭通過電焊工藝焊接在三通的管口上組成殼體，橢圓型濾芯擋圈斜置焊裝在三通的直通管形的內部，圓柱型濾芯放置于凸出管形的內部，一端安放在橢圓型濾芯擋圈上，另一端用法蘭蓋壓緊固定并通過螺栓螺母連接在殼體法蘭上，該濾芯由濾筒和安裝在濾筒內的濾網兩部分組成，當流體由過濾器左端進口進入置有一定規格濾網的濾筒后后，其雜質被阻擋，而清潔的濾液則由右端出口排出。
三通直通式T型過濾器在法蘭蓋上設有排污口，當需要清洗時，只要把法蘭蓋上的排放絲堵擰開，把濾液排凈，然后將可拆卸的濾筒取出，清洗干凈后重新裝入即可，其可根據用戶實際工況需要選用《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》、《GB/T 14382-2008管道用三通過濾器》和《HG/T 21637-1991化工管道過濾器》等標準設計和制造。
二、三通直通式T型過濾器主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
三通管件
|
20#
|
16MnR
|
1Cr5Mo
|
15Cr5Mo
|
304
|
316
|
316L
|
|
2
|
法 蘭
|
A105
|
16MnR
|
1Cr5Mo
|
15Cr5Mo
|
304
|
316
|
316L
|
|
3
|
法 蘭 蓋
|
Q235-A
|
16MnR
|
1Cr5Mo
|
15Cr5Mo
|
304
|
316
|
316L
|
|
4
|
濾 芯
|
304
|
304
|
304
|
304
|
304
|
316
|
316L
|
|
5
|
螺 栓
|
35CrMoA
|
35CrMoA
|
35CrMoA
|
35CrMoA
|
304
|
316
|
316L
|
|
6
|
螺 母
|
35#
|
30CrMo
|
30CrMo
|
30CrMo
|
304
|
316
|
316L
|
|
7
|
墊 片
|
金屬纏繞墊、柔性石墨、聚四氟乙烯
|
|
8
|
排放絲堵
|
304
|
304
|
304
|
304
|
304
|
316
|
316L
|
三、三通直通式T型過濾器主要技術規范表
|
公稱壓力PN(MPa)
|
1.6
|
2.5
|
4.0
|
2.0
|
5.0
|
|
殼體試驗壓力(MPa)
|
2.4
|
3.75
|
6.0
|
3.0
|
7.5
|
|
高壓液密封試驗壓力(MPa)
|
1.76
|
2.75
|
4.4
|
2.2
|
5.5
|
|
低壓氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
設計制造標準
|
SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-1991
|
|
法蘭標準
|
JB/T 81-1994、GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996
|
|
試驗方法與檢驗標準
|
SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-1991
|
四、三通直通式T型過濾器主要外型尺寸表
尊敬的用戶！如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，產品設計制造標準、法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，以上尺寸參數為我公司按《GB/T 14382-2008管道用三通過濾器》標準提供，本產品宜安裝在直管段部位。
