產品概述
曝氣頭HJY系列膜片式，是由曝氣盤、支撐架、單向閥、單向閥密封圈、密封索緊蓋。O型密封圈、螺紋接口、馬鞍架等部分組成、曝氣膜采用進口三元乙丙橡膠(EPDM)，支撐架、單向閥、密封索緊蓋、螺紋接口，馬鞍架采用優質ABS材質，單向閥密封圈和O型密封圈采用三元乙丙(EPDM橡膠)、氟膠。
工作原理
空氣由布氣支管進入曝氣頭單向閥，經單向閥進入橡膠膜與內支撐架之間的間隙中，氣體克服阻力損失和水頭之后，從曝氣盤橡膠膜上的Y型曝氣孔擴散到水中，從而保證空氣與水的充分接觸;實現向水中充氧的功能，停止曝氣時在水壓和橡膠膜回彈性作用下，Y型曝氣孔也閉合、將橡膠膜與支撐架壓緊、單向閥自動閉合，從而形成三道屏障，避免污水倒流和微孔堵塞。
性能特點
1.曝氣頭(盤)氣泡小且均勻，充氧能力強、氧利用率高、理論動力效率高、阻力損失小，從而大大節約能耗，提高效率。
2.單向閥和膜片獨特的開孔方式避免了污水倒流和微孔堵塞，無需進行清洗維修。
3.橡膠膜片具有優異的機械性能和耐環境性能。
4.安裝簡單，使用方便。
5.曝氣膜外緣加厚設計使用壽命長。
相關參數
|
產品樣本
|
相關參數
|
參 數
|
|
|
型號
|
HJYQ
|
膜片平均孔隙80-100Um
空氣流量1.5-3 m3/h
服務水深4-6m
服務面積（215）0.35-0.5 m2/m
服務面積（260）0.45-0.8 m2/m
曝氣量0-5 m3/h.m
充氧能力0.112-0.185 kg/h.m
氧利用率m3/h；18.20-27.50%
阻力損失m3/h；1800-2800 Pa
理論動力效率m3/h；4.336-5.192 KgO2/kw.h
|
|
規格
|
ф215
ф260
|
|
外形
|
拱形，扣絲
|
|
材質
|
純ABS+三元乙丙膜片
|
|
|
型號
|
HJYQ
|
膜片平均孔隙80-100Um
空氣流量1.5-3 m3/h
服務水深4-6m
服務面積（215）0.35-0.5 m2/m
服務面積（260）0.45-0.8 m2/m
曝氣量0-5 m3/h.m
充氧能力0.112-0.185 kg/h.m
氧利用率m3/h；18.20-27.50%
阻力損失m3/h；1800-2800 Pa
理論動力效率m3/h；4.336-5.192 KgO2/kw.h
|
|
規格
|
ф215
ф260
|
|
外形
|
拱形，扣絲
|
|
材質
|
純ABS+硅橡膠
|

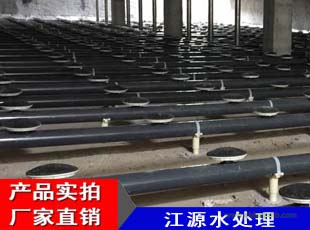

工程安裝示意圖
曝氣頭安裝注意事項
1.空氣管設計應考慮壓力平衡，連成環狀網每組氣管設置閥門，便于調節空氣量。空氣管設計流速干管為10—15米/秒，支管為5米/秒。
2.每個曝氣頭(盤)服務面積0.5—0.8㎡
3.每個曝氣頭(盤)曝氣量Q=2 m3/h
4.安裝高度以池底到曝氣器表面250mm左右為宜。
5.管路沿建筑物或構筑物鋪設時，管外壁與建筑物、構筑物間距不小于150mm;與其它管路平行鋪設時，管外壁間凈間距不小于200mm;與其它管交叉時，管外壁凈距離不小于150mm
6.管路安裝水平偏差≤3/1000;垂直偏差≤2—5/1000;坡度可取3/1000。
7.本曝氣系統采用離心式或羅茨式鼓風機，一臺或幾臺運行，一臺備用;建議大型污水處理廠選用低速離心式鼓風機，中小型污水處理廠可選用羅茨式鼓風機。鼓風前不需要單獨設置任何空氣過濾裝置，鼓風機自身配置的過濾器即可滿足曝氣器的使用要求。
訂貨須知
訂貨時請說明曝氣頭曝氣盤規格、型號、數量及膜片是否有特殊性要求。
