一、產品簡介
水質監測儀，用于分析水質成分含量的專業儀表，測量水中：濁度、PH、 余氯、溶解氧、電導率、溫度等項目的儀器。 能滿足各種地表水、地下水、工業和生活污水、養殖及再生水的測量需要。 可廣泛地應用于環境保護、科研監測、生產控制等領域，是工業自動化時代環境 監測與管理理想的專用儀器之一。
為了保護水環境，須加強對污水排放的監測，飲用水水質下降，對人類健康危害大，水質監測儀在環境保護、水質的監測和水資源保護中起到了重要的作用。
二、工作原理
其原理是基于有水時，碘被二氧化硫還原，在吡啶和甲醇存在的情況下，生 成氫 dian 酸吡啶和甲基硫酸氫吡啶。反應式如下：h2o+i2+so2+3c5h5n→ 2c5h5n?hi+c5h5n?so3 c5h5n?so3+ch3oh→c5h5n?hso4ch3 在電解過程中，電 極反應如下： 陽極：2i--2e→i2 陰極：i2+2e→2i- 2h++2e→h2↑ 產生 的碘又與樣品中的水分反應生成氫 dian 酸，直至全部水分反應完畢為止。反應 終點用一對鉑電極所組成的監測單元指示。在整個過程中，二氧化硫有所消耗， 其消耗量與水的克分子數相等。 污水處理廠使用的分析儀有兩種：pH 計和溶氧測定儀。
2.1 pH 計的工作原理 水的 pH 值隨著所溶解的物質的多少而定，因此 pH 值能靈敏地指示出水質 的變化情況。pH 值的變化對生物的繁殖和生存有很大影響，同時還嚴重影響活 性污泥生化作用，即影響處理效果，污水的 pH 值一般控制在 6.5～7 之間。 水在化學上是中性的，某些水分子自發地按照下式分解：H2O=H++OH-，即 分解成氫離子和氫氧根離子。在中性溶液中，氫離子 H+和氫氧根離子 OH-的濃 度都是 10-7mol/l，pH 值是氫離子濃度以 10 為底的對數的負數：pH=-log，因此 中性溶液的 pH 值等于 7。如果有過量的氫離子，則 pH 值小于 7，溶液呈酸性; 反之，氫氧根離子過量，則溶液呈堿性。 pH 值通常用電位法測量，通常用一個恒定電位的參比電極和測量電極組成 一個原電池，原電池電動勢的大小取決于氫離子的濃度，也取決于溶液的酸堿度。 該廠采用了 CPS11 型 pH 傳感器和 CPM151 型 pH 變送器。具體結構如圖 1 所示， 測量電極上有特殊的對 pH 反應靈敏的玻璃探頭，它是由能導電、能滲透氫離子 的特殊玻璃制成，具有測量精度高、抗干擾性好等特點。 當玻璃探頭和氫離子接觸時，就產生電位。電位是通過懸吊在氯化銀溶液中 的銀絲對照參比電極測到的。pH 值不同，對應產生的電位也不一樣，通過變送 器將其轉換成標準 4～20mA 輸出。
2.2 溶解氧分析儀的工作原理 水中的氧含量可充分顯示水自凈的程度。對于使用活化污泥的生物處理廠來 說，了解曝氣池的氧含量非常重要，污水中溶氧增加，會促進除厭氧微生物以外 的生物活動，因而能去除揮發性物質和易于自然氧化的離子，使污水得到凈化。 測定氧含量主要有三種方法：自動比色分析和化學分析測量，順磁法測量， 電化學法測量，熒光法。水中溶氧量一般采用電化學法測量。 氧能溶于水，溶解度取決于溫度、水表面的總壓、分壓和水中溶解的鹽類。 大氣壓力越高，水溶解氧的能力就越大，其關系由亨利（Henry）定律和道爾頓 （Dalton）定律確定，亨利定律認為氣體的溶解度與其分壓成正比。 氧量測量傳感器由陰極（常用金和鉑制成）和帶電流的反電極（銀）、無電流的參比電極（銀）組成，電極浸沒在電解質如 KCl、KOH 中，傳感器有隔膜覆 蓋，覆膜將電極和電解質與被測量的液體分開，只有溶解氣體能滲透覆膜，因此 保護了傳感器，既能防止電解質逸出，又可防止外來物質的侵人而導致污染和毒 化。向反電極和陰極之間施加極化電壓，假如測量元件浸人在有溶解氧的水中， 氧會通過隔膜擴散，出現在陰極上（電子過剩）的氧分子就會被還原成氫氧根離 子[OH-]。電化學當量的氯化銀沉淀在反電極上（電子不足），對于每個氧分子， 陰極放出 4 個電子，反電極接受電子，形成電流：4Ag+4Cl-=4AgCl+4e-。 電流的大小與被測污水的氧的分壓成正比，該信號連同傳感器上熱電阻測出 的溫度信號被送人變送器，利用傳感器中存儲的含氧量和氧分壓、溫度之間的關 系曲線計算出水中的含氧量，然后轉化成標準信號輸出。參比電極的功能是確定 陰極電位。

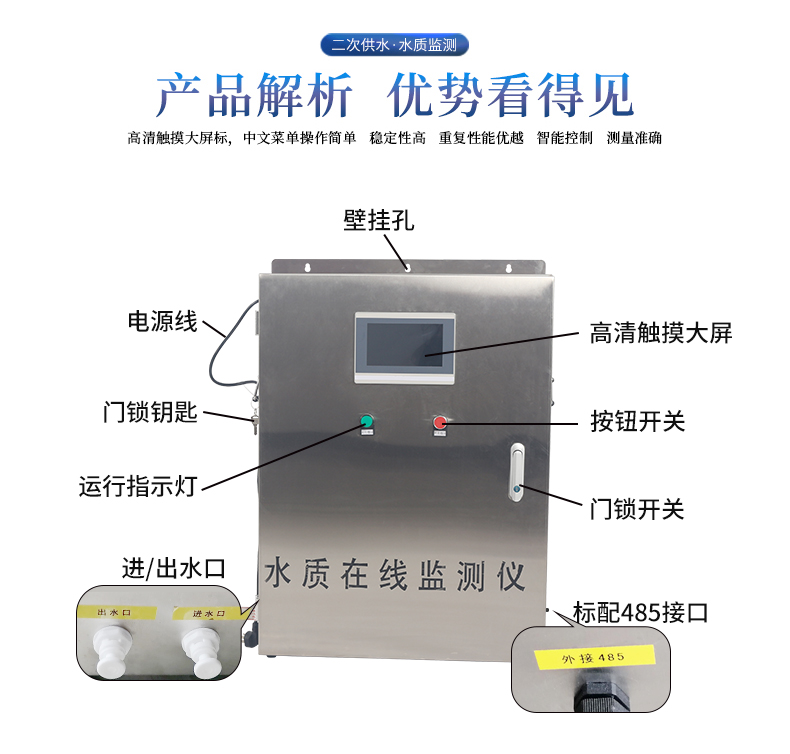

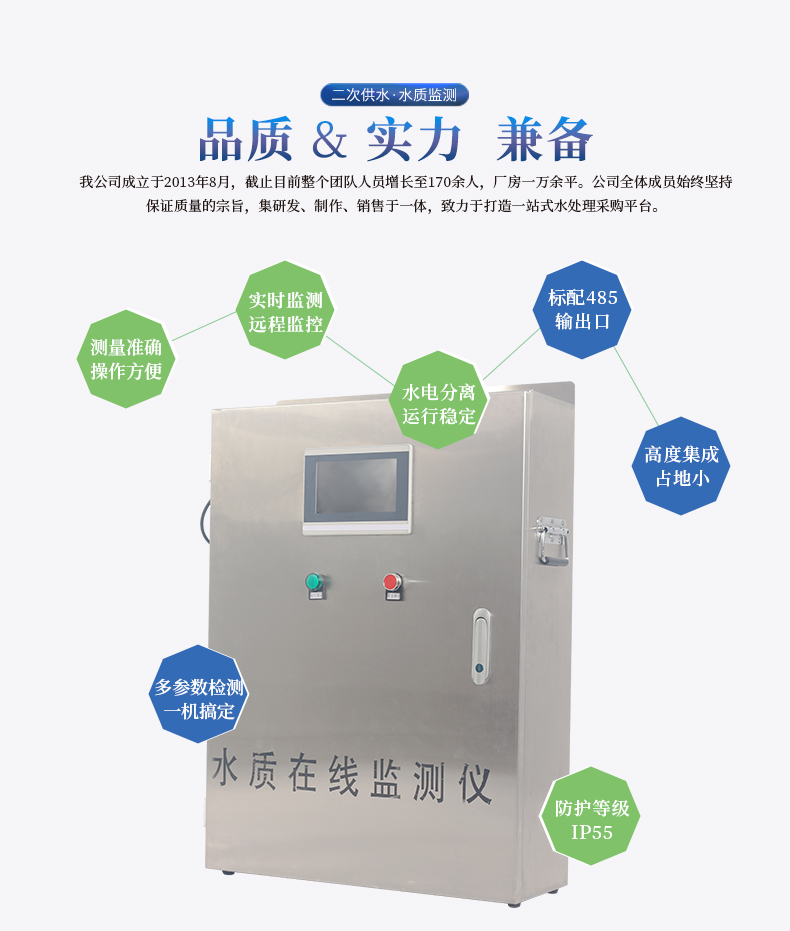

三、功能特點
1. 一套系統可測量多種水質參數
2. 測量參數可選，精度高，重復性好
3. 傳感器可任意組合，安裝簡單易行，維護方便
4. 無須填加試劑，沒有試劑消耗
5. 不會產生二次污梁，無廢液
6. 在一定范圍內對電極進行自動補償
7. 多種輸出方式可選(4..20mA，RS485 MODBUS-RTU,GPRS,以太網口）
8. 水質參數酸堿度、溶解氧、余氯、電導率、濁度和溫度的傳感器通過歐盟 RoHS 認證
9. 酸堿度、溶解氧、余氯、電導率、濁度和溫度的智能顯示
