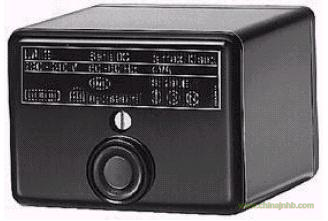

LFE10西門子火焰探測器光電管

火焰監視器，使用QRA50M或QRA51M，用于不間斷燃燒器的安全控制。可監視多種燃料，包括有燃油燃燒器、燃?xì)馊紵鳌⒂蜌鈨捎萌紵鳌Ｍ瑫r(shí)該監視器可用于全自動或半自動的燃燒器。

燃燒安全運行的控制，需要檢測到火焰信號，而后啟動工作。在其他因素的影響下，該監視器可以模擬火焰信號。

LFE50是插入式設計。 它適合在任何位置安裝，在控制柜中或控制面板上，同時也可以直接安裝在燃燒器上。 外殼采用防沖擊和耐熱的塑料，設有電源、動態自檢火焰探測器、火焰放大器等接線端子。使用專用底座。

安裝注意事項：

1.控制器單元和其他電纜必須與高壓點火電纜分開安裝。

2.不要混淆相線和中線。

3.安裝開關、保險絲、接地等等，都要遵守當?shù)氐囊?guī)則。

4.必須確認不超過接線柱所能允許的電流量。

5.不要提供外部的主電壓到燃燒控制器的控制輸出。

6.從市電電源處用一個all-polar 開關將燃燒控制器隔離出來，至少留3mm的觸點間隙。

7.用一個公制螺和放松墊圈保護底盤下的接地套管。

8.為安全起見，將中性導線連接到插入塊底部的中性分配器或接線柱2。如下所示，燃燒的元件（風機、點火變壓器和氣閥）如圖7435a14所列，必須連接到中性導線上。

9.中性導線和接線柱2之間的連接是在控制單元底部事先連線。
