內進流格柵

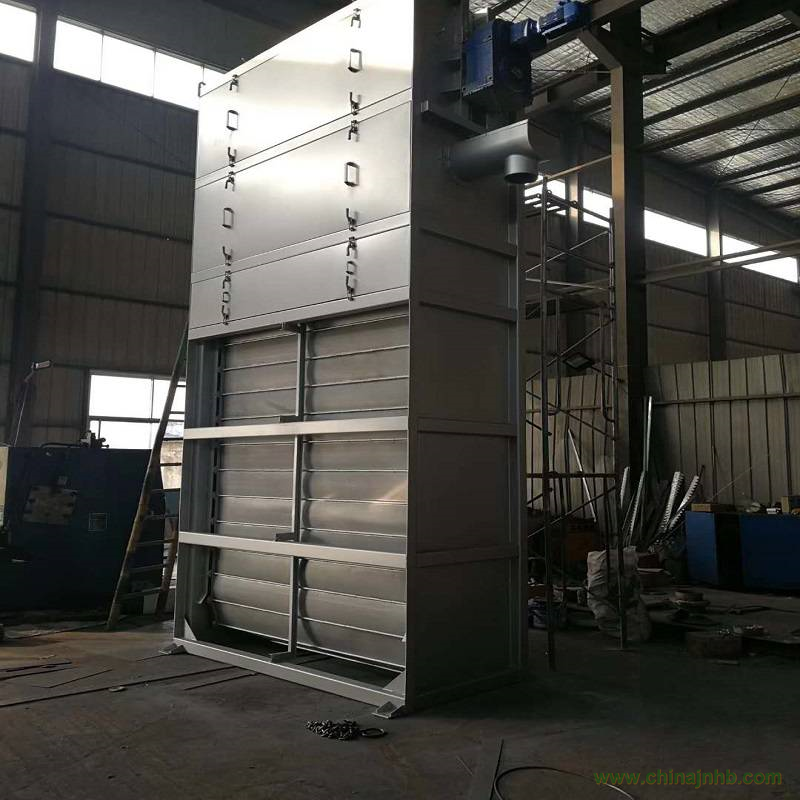

內進流格柵是由一個由電機驅動的連續旋轉的網板放置于一個固定構造中構成。待過濾的污水從格柵 中部開口進入，從內向外經過兩邊的網板進行雜質過濾。跟著網板的不斷旋轉，淤積在網板內側的雜質被網板 上的提高臺階提高到柵渣排放區，并被格柵機頂部的沖刷水將污物沖刷至污物搜集槽中。
工作原理
主鏈條配有密封條，由鏈條，鏈套和鏈銷構成，裝有翻滾條，翻滾條在構造中的導軌上運轉。每一塊格柵 的網板都由螺栓分別將兩邊固定在主鏈條上。柵渣提高臺階坐落每一個網板的邊際，網板與網板之間由密封條 密封，網板與構造之間的密封是由柔軟的橡膠完結的，而取水口隔墻與細格柵構造之間也選用軟密封構造。
格柵機主構造的上部有一個水平安裝的轉軸，轉軸兩頭帶有兩個齒輪來股動主鏈條旋轉。轉軸兩頭被一個 主動定位翻滾承軸所固定，并密封在光滑防水倉中。防水倉由固定在構造上的螺絲安裝在平行滑動條上。當格 柵的網板經過柵渣捜集槽上方的卸渣點時被安裝在格柵上方內部的一系列噴發管噴出的沖吸水沖刷潔凈。柵渣 和沖刷水均被排入柵渣搜集槽中，再經過柵渣搜集槽排入一個坐落土建工作渠道的集水槽中落入壓榨機中。
