一、產品簡介及用途：

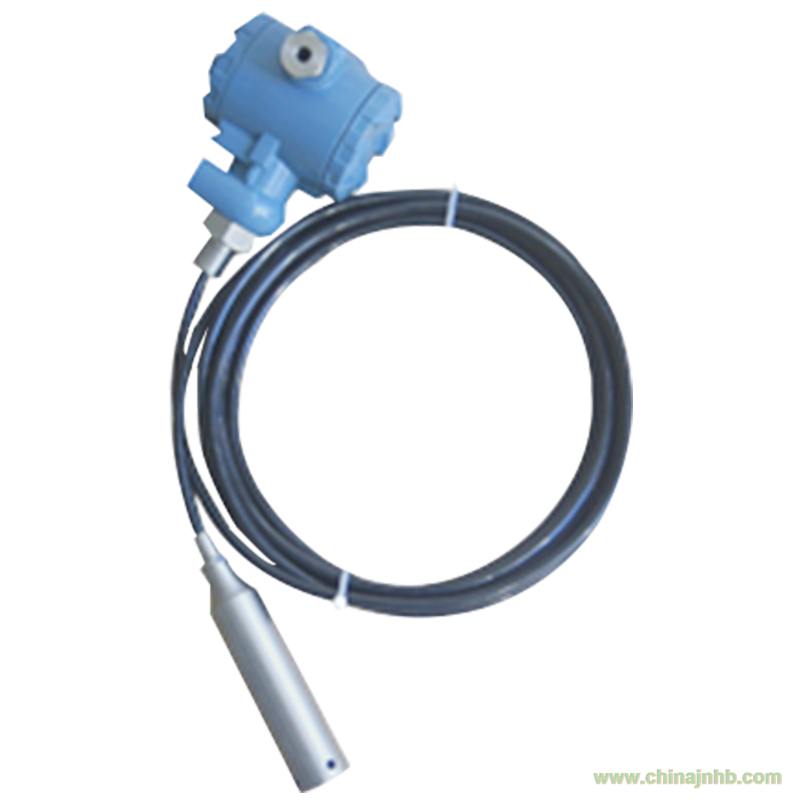

PTL601S投入式數顯液位變送器采用擴散硅壓阻芯體316全不銹鋼結構,帶三位半數字顯示，可直接顯示現場壓力，主要適用于河流、地下水位、水庫、水塔及容器等的液位測量 與控制。
此類傳感器通常也稱為：投入式液位傳感器、投入式液位變送器、液位傳感器、液位變送器、地下水位傳感器、地下水位變送器
二、產品結構與外形尺寸：
三、產品規格選型
主要技術參數
|
量程
|
0~0.5,1,2,3,5,10,15,20~100mH2O（水位高/深度）
|
|
綜合精度
|
0.2%F·S、0.5%F·S、1.0%F·S
|
|
輸出信號
|
4~20mA(二線制)、0~5V、1~5V、0~10V(三線制)
|
|
現場顯示
|
LED三位半，0000-1999
|
|
供電電壓
|
24VDC(9~36VDC)
|
|
介質溫度
|
0~75℃
|
|
環境溫度
|
-20~75℃
|
|
負載電阻
|
電流輸出型：最大800Ω；電壓輸出型：大于50KΩ
|
|
絕緣電阻
|
大于2000MΩ（100VDC）
|
|
密封等級
|
IP68
|
|
長期穩定性能
|
0.1F·S/年
|
|
振動影響
|
在機械振動頻率20Hz~1000Hz內，輸出變化小于0.1%F·S
|
|
信號接口
|
四芯屏蔽通氣電纜連接
|
|
機械連接
|
螺紋或法蘭安裝，投入式
|
