產品概述

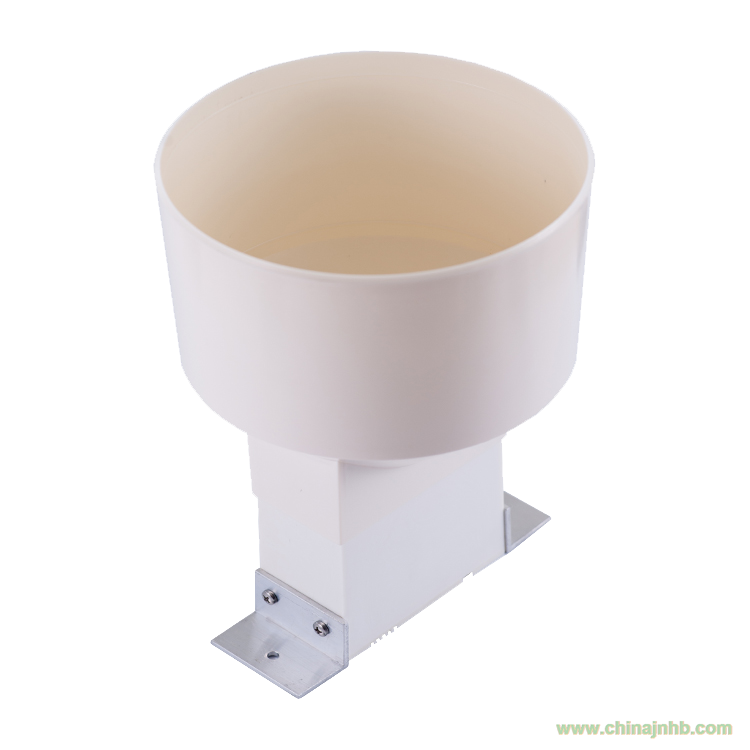

RY-YLH02 型雨量傳感器用來測量地面降雨，可廣泛用于小型氣象站、水文站、農林等有關部門用來測量降水量、降水強度、降水時間。
雨量通過一個接收器，流入翻斗內，當翻斗流入一定量的雨水后，翻斗翻轉，倒空翻斗里面的雨水，翻斗又開始接水，翻斗的每次翻轉動作通過干簧管轉換成脈沖信號（1 脈沖=0.2mm 降水量）傳 輸?shù)讲杉到y(tǒng)。本儀器適于裝備各地、各種不同氣候環境條件下的國家基本雨量站、加密自動氣象（雨量站）和遙測站，完成降水過程的自動測量及數據采集。 設備由盛水桶、黑色翻斗、控制電路板、地盒、底盤、直角固定支架（1  個）、直角安裝支架（2 個）等組成。
技術參數
盛水口徑 ￠159.6mm
分辨率 0.2mm
測量范圍 0～4mm/min
測量允許誤差 ±0.4mm（≤10mm） ±4%（＞10mm）
響應時間 1S
工作環境 溫度0～+60℃
輸出信號 RY-YLH02 RY-YLH02/S RY-YLH02/485
脈沖（1 脈沖=0.2mm 降水） 4-20mA
需加配RY-ST變送器 RS485Modbus RTU通訊規約
需加配RY-ST變送器
刃口銳角 40～45°
高 度 250mm
重 量 0.42Kg
材 料 ABS 工程塑料
標配線長 3米
防護等級 IP65
通訊協議
通訊規格
9600,8,1,N,N
寫站號：
設備地址 功能碼 起始寄存器地址 寄存器個數 數據長度 數據(新站號) CRC校驗
00 10 0001 0001 02 00xx CRCloCRChi（XX=0X01-0XFF）

寫寄存器回應
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 10 0001 0001 CRCloCRChi

示例
命令00 10 00 01 00 01 02 00 33 EA 04
回復00 10 00 01 00 01 51 D8
初始站號為FF
讀站號：（固定命令）
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
00 03 0001 0001 CRCloCRChi

站號回復

設備地址 功能碼 數據長度 數據 CRC校驗
00 03 02 00xx CRCloCRChi（XX=01-ff）

示例
讀站號
命令00 03 00 01 00 01 D4 1B
回復00 03 02 00 FF C5 C4

修改累計時間間隔
設備地址 功能碼 寄存器地址 數據 CRC校驗
00 06 0104 xx yy CRCloCRChi

寫寄存器回應
設備地址 功能碼 寄存器地址 數據 CRC校驗
00 06 0104 xx yy CRCloCRChi
xx yy 代表要設置的累計雨量分鐘數，當 xx yy 為 00 00 時，設備不自動清零降雨量，一直累計，出廠默認時間為連續累計，當 xx yy 轉換為 10 進制大于 43200 時，累計時間為 30 天，每次設置完時間后雨量累計清零
示例
發送 00 06 01 04 00 0A 48 21 設置累計雨量時間為 10 分鐘
傳感器返回 00 06 01 04 00 0A 48 21 代表設置成功命令中00 0A為要改為的時間間隔，單位為分鐘，即10分鐘一清零
讀數據
設備地址 功能碼 起始寄存器地址 寄存器個數 CRC校驗
xx 03 0000 0001 CRCloCRChi

數據回復
設備地址 功能碼 數據長度 數據 CRC校驗
xx 03 02 00yy CRCloCRChi

示例
命令FF 03 00 00 00 01 91 D4
回復FF 03 02 00 14 91 9F
注：雨量：第4，5個字節00 14
例如 回復為 FF 03 02 00 B4 91 E7
第4,5個字節分別為  00 B4  則
雨量十進制 =  0 + B*16+4 = 11*16 +4  = 180
雨量 = 雨量十進制/10  =  180/10  = 18mm

質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
