【快速排氣閥】上海PSKEE品牌生產廠家,立洛閥業全方面介紹『P41X、P42X快速排氣閥』相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、安裝維護及排氣閥產品說明書;為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列快速排氣閥。
|

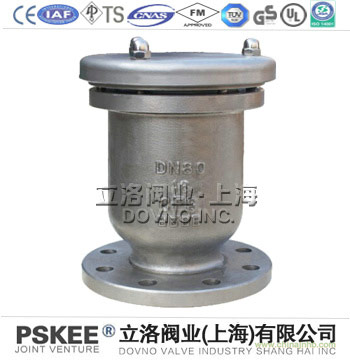

快速排氣閥P41X、P42X簡述:
|
|
快速排氣閥適用于工業介質為水的管路上,作為快速排除管道內氣體的設備,以提高輸送水設備的效率和保護管道不致變形破裂,是管道的必備之設備。快速吸排氣閥為圓桶狀式閥體,共內部主要有不銹鋼浮球及塞頭。 快速吸排氣閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。
|
|
|
|
快速排氣閥P41X、P42X主要特點:
|
1、快速排氣閥能夠排除管道中的氣體,減少阻力節約能源。
2、當管道負壓時,本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼,使用壽命長,安全可靠。
|
|
|
|
快速排氣閥P41X、P42X主要技術參數:
|
1.介質:清水
2.溫度:常溫
3.閥體:灰鑄鐵HT200、球鐵、碳鋼、不銹鋼
4.浮球與塞頭:不銹鋼
5.密封材料:丁晴橡膠
6.閥體試驗打壓:1.5mpa
7.浮球、密封試驗打壓:0.05-1.1MPA不漏水
|
|
|
|
快速排氣閥P41X、P42X結構圖:
|

|
|
快速排氣閥P41X、P42X外形尺寸表:
|
公稱通徑
(mm)
|
尺寸
|
|
H
|
D
|
D0
|
D1
|
D1
|
Z-фd
|
|
50
|
270
|
160
|
200
|
125
|
125
|
4-14
|
|
65
|
270
|
180
|
200
|
145
|
145
|
4-18
|
|
80
|
330
|
195
|
230
|
160
|
160
|
4-18
|
|
100
|
350
|
215
|
250
|
180
|
180
|
8-18
|
|
150
|
450
|
280
|
300
|
240
|
240
|
8-23
|
|
200
|
470
|
335
|
330
|
295
|
295
|
8-23
|
|
|
|
|
快速排氣閥P41X、P42X作用原理:
|
|
當水進入管內時,快速排氣閥浮球停在球桶下部進行大量排氣,當氣體完時,水進入閥內通過球桶把球浮起關閉,停止排氣,管道在正常運轉時自然會產生少量氣體,這些氣體集中到管內上部到相當程度,閥內水與球隨時下降,氣從小孔排出。
|
