產品描述

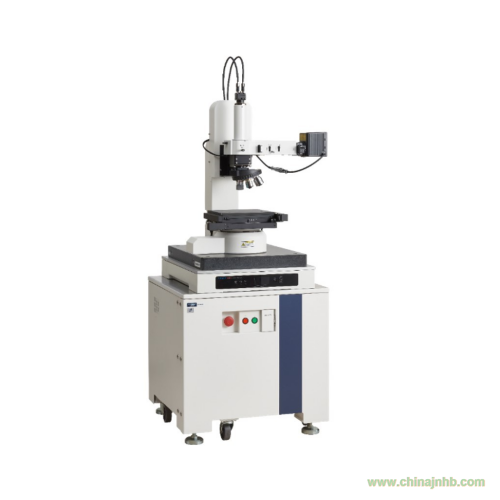

納米尺度3D光學干涉測量系統“VS1800”，專為半導體、汽車、食品、醫藥品等行業中材料研究和開發中的表面形態測量需求設計。該系統采用光干涉原理，具備高分辨率和大視野測量能力，可實現0.01nm垂直方向分辨率和高重現性，同時支持多種樣品測量，包括大傾斜角度表面。配備ISO 25178參數對比工具，簡化復雜樣品的測量與分析流程，提升客戶分析效率。此外，該系統易于操作，硬件可根據需求升級。

應用領域

一、半導體制造

1. 光刻工藝檢測：在光刻過程中，用于檢測光刻膠的厚度均勻性、光刻圖案的高度和形狀精度等，確保光刻工藝的準確性和一致性，有助于提高芯片制造的良率。

2. 芯片表面形貌分析：對芯片表面的微小結構和缺陷進行高精度測量和分析，如晶體管的高度、線條的寬度和粗糙度等，為芯片的設計和制造工藝優化提供依據。

3. 封裝檢測：檢測芯片封裝過程中的鍵合質量、焊點的形狀和高度等，確保封裝的可靠性，減少因封裝問題導致的芯片失效。

二、精密機械加工

1. 零件表面粗糙度測量：精確測量機械零件加工后的表面粗糙度，評估加工質量，幫助優化加工工藝參數，提高零件的表面質量和性能。

2. 形狀精度檢測：對精密零件的復雜形狀進行測量，如航空發動機葉片、模具等，檢測其形狀偏差，確保零件符合設計要求，提高零件的裝配精度和可靠性。

3. 微小尺寸測量：能夠測量微小零件的尺寸，如微型齒輪、微型軸等，為精密機械加工提供高精度的測量數據，保證零件的加工精度。

三、光學元件制造

1. 透鏡表面質量檢測：檢測透鏡表面的面形精度、粗糙度和亞表面損傷等，確保透鏡的光學性能，提高成像質量。

2. 光學薄膜厚度測量：精確測量光學薄膜的厚度和均勻性，對于控制薄膜的光學特性，如反射率、透射率等具有重要意義，廣泛應用于光學鍍膜工藝中。

3. 光纖端面檢測：觀察和測量光纖端面的平整度、垂直度和劃痕等，保證光纖連接的質量和光傳輸效率。

四、電子材料與器件

1. 薄膜材料研究：對電子薄膜材料，如半導體薄膜、絕緣薄膜等的厚度、表面形貌和粗糙度進行測量和分析，研究薄膜的生長機制和性能，為材料研發和工藝優化提供支持。

2. 電子器件表面分析：分析電子器件，如電容器、電阻器、傳感器等的表面結構和性能，檢測其表面的缺陷和損傷，評估器件的可靠性和性能穩定性。

五、生物醫學領域

1. 細胞和組織表面形貌觀察：觀察細胞和生物組織的表面微觀結構，如細胞的形態、細胞膜的粗糙度等，為細胞生物學和病理學研究提供形態學依據。

2. 生物材料表面特性研究：研究生物材料，如人工關節、支架材料等的表面形貌和粗糙度對細胞黏附、生長和組織相容性的影響，為生物材料的設計和優化提供參考。

儀器功能

一、高精度表面形貌測量：利用光干涉現象，通過特別開發的算法，實現垂直方向分辨率達0.01nm（Phase模式下），可精確測量樣品表面的納米尺度粗糙度、高差等形貌信息。

二、大視野測量：最大測量視野可達6.4mm×6.4mm，能夠在較大范圍內獲取樣品表面的形貌數據，同時保持高垂直方向分辨率，也可通過連接多個數據圖像進一步實現更廣泛的分析。

三、無損傷測量：對于透明多層結構樣品，如玻璃和薄膜等，無需對樣品進行加工切割成截面，利用透鏡高度坐標以及各界面產生的反射光，通過各光學界面出現的干涉條紋輸出虛擬截面圖像，即可在無損傷的情況下完成多層結構樣品的各層厚度、異物混入狀況的確認以及缺陷分析等。

四、快速測量：通過以平面捕捉樣品，不對X、Y方向進行掃描，最快5秒鐘即可完成測量，且無需樣品的前處理，只要將樣品放置在樣品臺上即可進行測量準備，提高了測量效率。

五、數據分析與處理：搭載有可直觀使用的操作畫面，能當場確認處理后的圖像。可以簡單地將處理及分析內容列表、生成原始分析庫、重復使用分析庫等，還支持?jǐn)?shù)據的批量處理，統一管理多個樣品及分析結果。導入表面形貌評估方法的國際標準ISO25178的項目，自動按每個樣品選擇合適的參數，并搭載有可對參數選擇提供建議的工具，有助于提高管理精度。

儀器特點

一、測量性能優越：垂直方向分辨率高，重現性好，測量重現性誤差低于0.1%（Phase模式下）。利用干涉條紋測量凸凹高度，將Z驅動產生的影響控制在最小程度，保證了測量數據的準確性和可靠性。

二、操作界面友好：采用直觀易懂的操作界面，能夠輕而易舉地進行圖像分析處理前后的圖像對比，從而支持分析時的最合適圖像處理選擇，降低了操作難度，減輕了繁瑣復雜的后處理工作。

三、配置靈活多樣：手動XY樣品臺為基本型號Type 1，并提供樣品臺電動化逐級提升的Type 2以及Type 3，各型號可根據需求升級，客戶可根據自身用途輕松引進適合的系統。

四、應用范圍廣泛：可應用于高性能薄膜、半導體、汽車零配件、顯示器等多個行業，滿足不同領域?qū)Ω呔缺砻嫘蚊矞y量的需求。

技術指標和基本參數
